市政道路设计流程

新闻时间:2017-07-28 文章来源: 文章作者:ztcjjt
        市政工程设计行业包括城市道路、城市桥梁、城市隧道、城市防洪、给水、排水、燃气、热力、城市轨道交通、电力和园林景观等几个子行业。其中城市道路设计和城市桥梁设计在市政工程设计行业中所占比例较大。
        一般情况下,其它专业均为道路和桥梁专业的配套专业,所占比例稍小(水厂和泵站设计除外,水厂和泵站设计以给、排水专业为主,但工程数量总数较少)。言归正传,来看下市政道路设计流程,市政道路工程设计按设计程序分共分为前期工作和工程设计两部分。
        1、前期工作

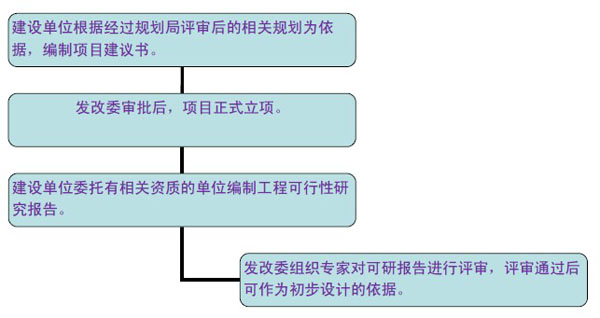

        市政工程设计的前期工作主要包括项目立项、预可行性研究和工程可行性研究。对已明确建设必要性的工程项目,前期工作可以直接进入工程可行性研究。典型的流程图如下:
2、工程设计

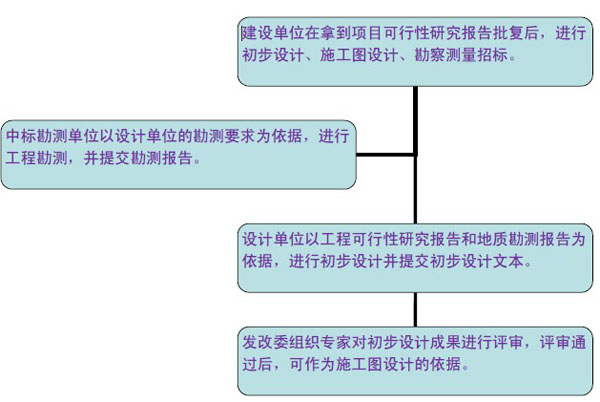

工程设计主要包括初步设计和施工图设计。对于技术上复杂,又缺乏经验的项目,可以在初步设计和施工图设计两个阶段间增加技术设计。对于小型并技术简单的道路工程,经有关部门同意后,可以利用方案设计代替初步设计,按方案设计审批后直接转入施工图设计。典型的流程图如下:
3、城市道路设计成果
城市道路工程初步设计文件应包含的主要内容如下:设计说明书、工程概算、主要材料及设备表、主要技术经济指标、附件(工程可行性研究报告批复文件、勘测及设计合同、有关部门的批复以及协议、纪要等)、设计图纸。
其中道路设计图纸主要包括:平面总体设计图、平面设计图、纵断面图、典型横断面设计图、挡土墙、涵洞及附属构筑物图纸、交通标志、标线布置图、工程特殊部位技术处理的主要图纸。
其它专业图纸包括桥梁、排水、监控、通信、供电、照明设施图。
城市道路工程施工图设计文件应包括的主要内容如下:设计说明书、施工注意事项、施工图预算、工程数量和材料用量表、设计图纸。
其中设计图纸主要是对初步设计图纸的补充和完善。对城市道路来讲,在施工图阶段主要应对初步设计的图纸补充施工横断面图、广场或交叉口竖向设计图、排水设计图(主要指雨水口布置)、挡土墙、涵洞及附属构筑物平、立、剖面结构详图。
        4、城市道路设计规范
        道路设计规范主要有:《城市道路工程设计规范》( CJJ37-2012)、 《城市道路和建筑物无障碍设计规范》(JGJ50-2001)、《城市道路交叉口规划规范》(GB 50647-2011)《城市道路交叉口设计规程》(CJJ 152-2010)、《城镇道路路面设计规范》(CJJ169-2012)、《城市道路路基设计规范》(CJJ194-2013)、《城镇道路路基设计规范》(DBJ50-145-2012)、 《道路交通标志标线》(GB 5768-1999)、 《城市道路绿化规划与设计规范》(CJJ75-97)、 《公路工程技术标准》(JTG B01-2003)、 《公路路线设计规范》(JTG D20-2006)、 《公路路基设计规范》(JTG D30-2004)、 《公路沥青路面设计规范》(JTG D50-2006)、 《公路水泥混凝土路面设计规范》(JTG D40-2002)。
