施工现场平面布置图设计要点有哪些?

新闻时间:2022-12-03 文章来源:网络 文章作者:admin

施工现场平面布置图是按照施工方案与进度,对于施工现场的各种临时建筑、道路、施工机械、仓库等进行合理布置,它反映的是施工现场各种设施和永久建筑、拟建工程之间的空间关系。

施工现场平面布置图做得好,对于后期的工序安排以及施工进度是有很大影响的。

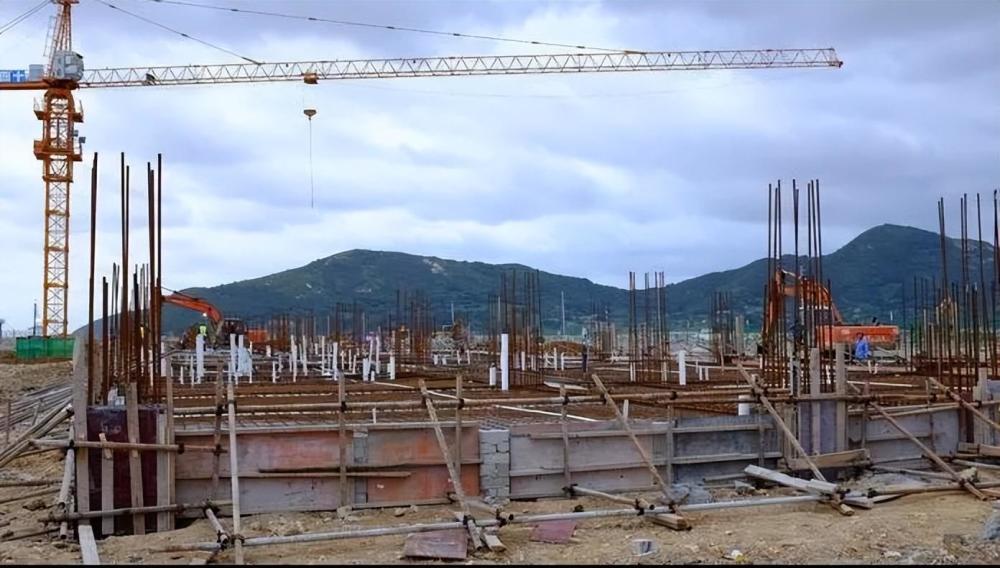

图片来源于网络


一、平面布置图编制的依据

1、各种设计资料,比如说建筑总平面图、地形地貌图等等一切已经有的,或者是计划要建设的各类设施位置图。

2、施工现场的实际情况,如周边情况、道路交通、原有建筑物以及排水口等。

3、项目施工方案、进度计划,用于确定施工项目分哪些阶段,然后进行现场的规划。

4、各种施工中会用到的材料、构件、施工机械等,以及其中的数量、尺寸大小等详细信息,用于做储存仓库与运输路线的规划。

5、各构件加工厂规模、仓库及其他临时设施的需求数量及规格。

6、《建设工程施工现场消防安全技术规范》GB 50720-2011、《施工现场临时建筑物技术规范》JGJ/T 188-2009。

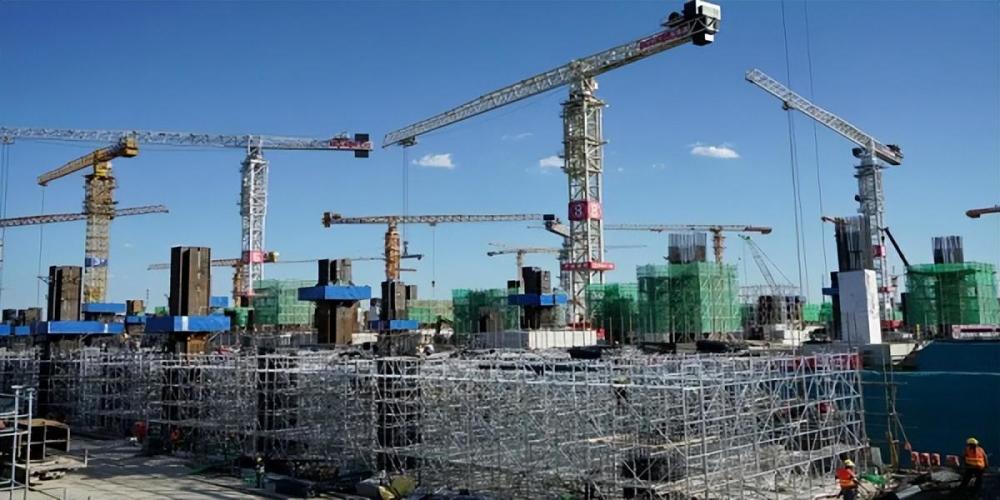

图片源于网络

二、施工总平面图设计要点

1、大门与场外道路的设置

一般施工现场最好是设置两个或者两个以上的大门,大门的位置需要考虑到周围的道路、坡度等,宽度、高度也要能够满足各类运输车辆的通行需求。还需要考虑到能否跟仓库或者是加工位置衔接。当然在大门处还需要设置人员出入通道。

而施工现场的围挡高度一般需要在2.5米以上,这也是考虑到整体的形象,避免施工时的扬尘影响。

2、大型机械设备布置

塔吊是施工现场必不可少的设备之一。在考虑施工现场的塔吊布置时,要考虑到覆盖范围、构件的运输与堆放,以及塔吊与主体结构的连接。当然还得考虑到使用完塔吊后,该位置是否方便塔吊的拆除与运输。

混凝土泵的布置需要考虑的时候运输的距离,以及是否方便混凝土罐车的通行。一般情况下立管应相对固定,泵车可以现场流动使用。

现场施工升降机的布置需要考虑到的因素是地基承载力、地基平整度、排水情况,以及升降机周围的防护栏布置等。

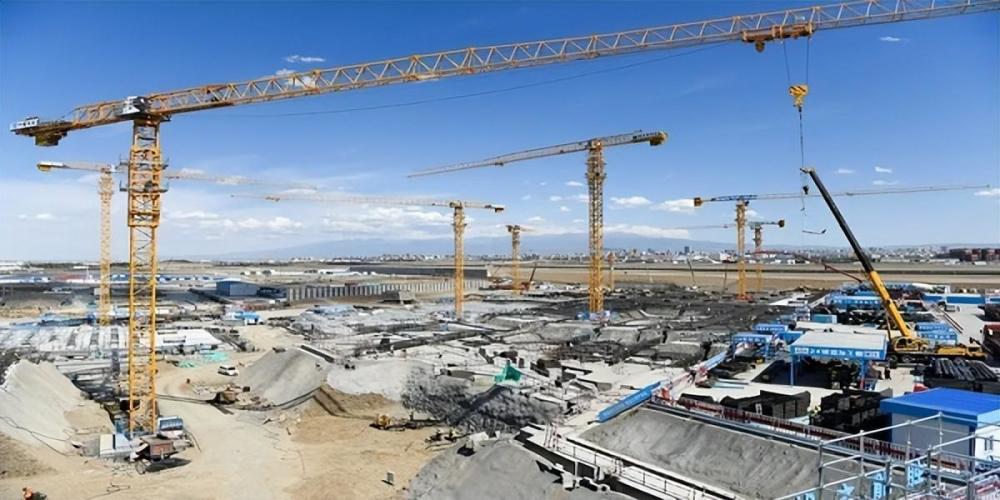

图片源于网络

施工电梯的布置就得考虑到材料运输的距离,使得施工人员能够在最短的距离内进行材料的运输,这样也不会耽误施工的进度。

3、布置仓库、堆场

仓库以及材料的堆放一般应接近使用地点,最好是能够跟现场内的运输道路平行,这样会更方便运输与卸货。不过如果货物装卸时间比较长的仓库,就不适合布置在路边了。存放着危险物品、材料的仓库要单独设立在离现场较远的位置,必须与在建位置保持15m以上的距离,这是为了保证施工现场安全。

4、布置加工棚

施工现场内一般都会有加工棚。加工棚的位置要方便材料与构件等的运输。钢筋加工棚要考虑原材料堆放在哪里,成品及半成品又堆放在哪里,同时还得考虑到是否处于塔吊的覆盖区域,因为有些材料是需要使用塔吊来起吊。木工加工棚在受条件限制的情况下,可以直接将材料吊运至楼层上进行加工。另外彼此有关联的加工棚应该设置在一个区域内。

5、场内运输道路的布置

施工现场的主要道路要做好排水,以及做好硬化处理。其余道路要考虑如何布置才能把现场内的仓库、加工棚、各处施工位置等贯穿起来。当然在布置现场的运输道路时,还需要考虑到运输重量,来确定是要采用双行干道或单行循环道。

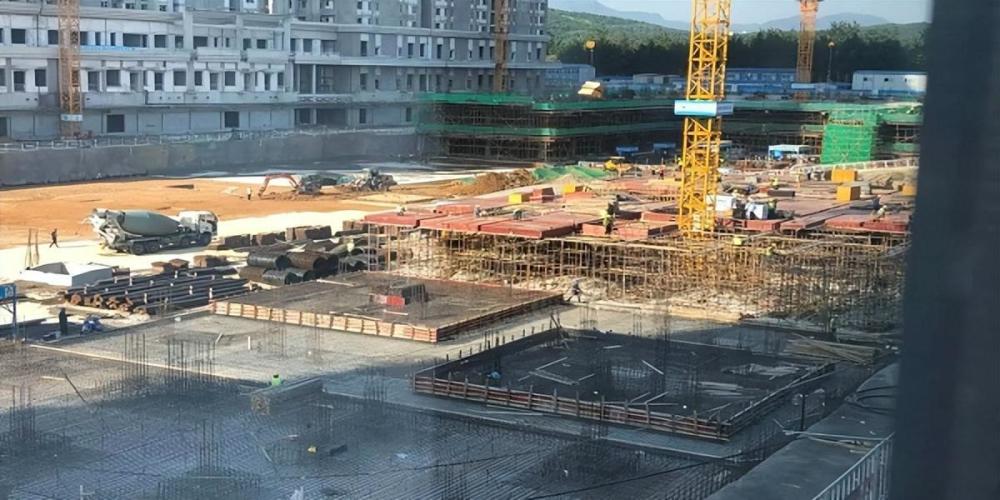

图片源于网络

运输道路的大小方面,一般主干道宽度单行道不小于4m,双行道不小于6m,消防车道不小于4m,载重车转弯半径不宜小于15m。如果现场的情况无法满足这些道路的条件,那么就按照现场实际的情况进行调整,但必须要满足消防要求。

另外现场内的施工道路最好是成环布置,这样就不会出现因为运输车辆掉头而导致道路的拥堵。若道路确实无法成环布置,那么就要给运输车辆预留出足够的掉头位置。应急通道也需要设置好,避免出现运输车辆长时间占道的情况。

6、现场临时房屋的布置

尽可能使用已经建完的永久性房屋,如果确实不够用之后,再修建临时房屋使用。临时房屋的布置需要考虑到拆装是否方便,以及是否满足消防安全。

施工现场内的办公区、生活区以及施工区最好能分开来。办公区适合布置在入口处,尽量美观大气,宽趟明亮。而住宿区尽量离施工现场近一些,方便工人上下班,每间宿舍居住人员在16人以内是比较适合的。

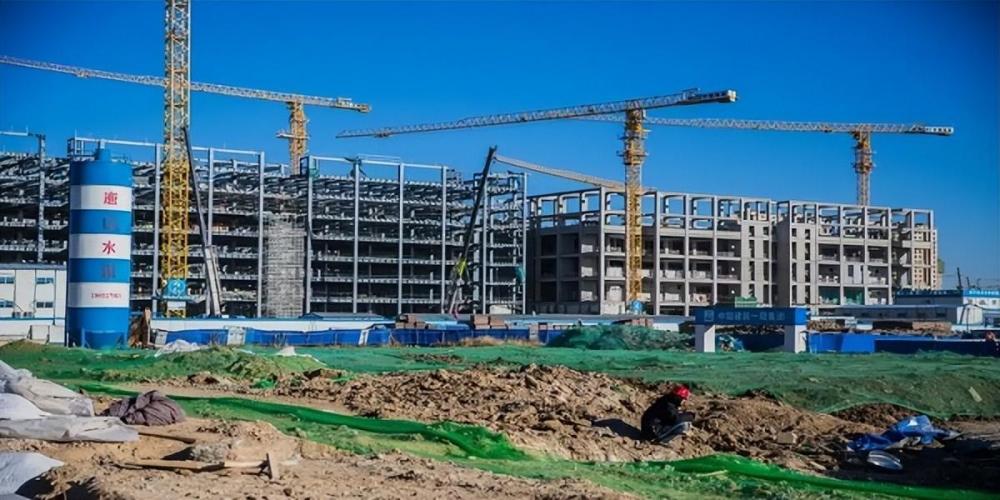

图片源于网络

食堂一般是布置在生活区,但为了方便也可以考虑布置在生活区与施工区之间的位置。生活区一般还有澡堂、锅炉房等,需要考虑到合理分布,各个功能区尽量不要离太远。域如食堂,澡堂,锅炉房等分布要合理,各功能区距离不宜太远。

7、现场临时水电等设施的布置

施工现场内的临时用水用电布置是很重要的。用电方面,临时总变电站应设在高压线进入工地入口处,尽量避免高压线穿过工地。用水方面,一般都是从市政供水接驳点将水引入施工现场。

而管网的布置大多是沿现场内的道路布置,但需要注意供电线路不要跟其他的管道线路在同一侧。另外由于施工现场都是比较大的,在进行临时水电的布置时要考虑经济效益,比如说施工电缆要考虑如何布置才能节约长度。
