生态环境部办公厅函

环办标征函[2018]51号

关于征求国家环境保护标准《陶瓷工业废气治理工程技术规范（征求意见稿）》意见的函

各有关单位：

为贯彻《中华人民共和国环境保护法》和《中华人民共和国大气污染防治法》等法律法规，防治环境污染，改善大气环境质量，规范陶瓷工业废气治理工程的建设与运行管理，我部决定制定《陶瓷工业废气治理工程技术规范》。

目前，标准编制单位已完成标准的征求意见稿，按照《国家环境保护标准制修订工作管理办法》相关规定，现将标准征求意见稿印送给你们，请研究提出书面修改意见，于2018年10月26日前反馈我部。标准征求意见稿和编制说明可登录我部网站（http://www.mee.gov.cn/）检索查阅。

联系人：李磊 王泽林

邮寄地址：北京市西城区西直门南小街115号

邮政编码：100035

联系电话：（010）66556218（兼传真）、66556221

生态环境部办公厅

2018年9月18日

前言

为贯彻《中华人民共和国环境保护法》和《中华人民共和国大气污染防治法》等法律法规，防治环境污染，改善大气环境质量，规范陶瓷工业废气治理工程的建设与运行管理，制定本标准。

本标准规定了陶瓷工业废气治理工程设计、施工、验收和运行管理的技术要求。

本标准为首次发布。

本标准由生态环境部组织制订。

本标准起草单位：长沙环境保护职业技术学院、湖南湘牛环保实业有限公司、湖南省环境工程评估中心、衡阳市环境监测站、武汉大学。

本标准生态环境部201□年□□月□□日批准。

本标准自201□年□□月□□日起实施。

本标准由生态环境部解释。

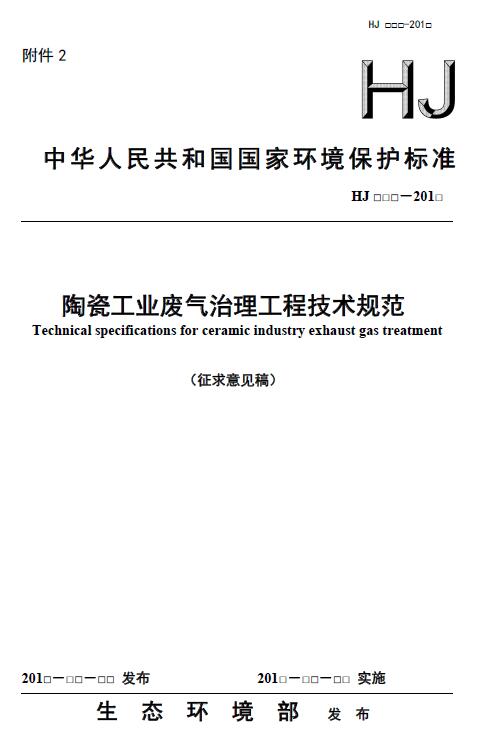

陶瓷工业废气治理工程技术规范

1 适用范围

本标准规定了陶瓷工业废气治理工程的总体要求、工艺设计、检测控制、施工验收、运行维护等的技术要求。

本标准适用于日用及陈设艺术瓷、建筑陶瓷、卫生陶瓷和电工陶瓷工业生产过程（不包括燃料煤制气系统）的废气治理工程，可作为陶瓷工业建设项目环境影响评价与可行性研究、环境保护设施的设计、施工、验收、运行和管理的技术依据。

除电工陶瓷之外的其他特种陶瓷可参照执行。

不适用于陶瓷涂层材料、釉料等生产过程的废气治理。

2 规范性引用文件

本标准内容引用了下列文件中的条款。凡是不注明日期的引用文件，其有效版本适用于本标准。

GB/T 6719 袋式除尘器技术要求

GB 12348 工业企业厂界环境噪声排放标准

GB/T 12801 生产过程安全卫生要求总则

GB 13691 陶瓷生产防尘技术规程

GB 15562.1 环境保护图形标志排放口（源）

GB/T 16157 固定污染源排气中颗粒物测定与气态污染物采样方法

GB/T 16483 化学品安全技术说明书内容和项目顺序

GB 18597 危险废物贮存污染控制标准

GB 18599 一般工业固体废物贮存、处置场污染控制标准

GB 25464 陶瓷工业污染物排放标准

GB/T 28001 职业健康安全管理体系规范

GB 50007 建筑地基基础设计规范

GB 50009 建筑结构荷载规范

GB 50010 混凝土结构设计规范

GB 50014 室外排水设计规范

GB 50015 建筑给排水设计规范

GB 50016 建筑设计防火规范

GB 50017 钢结构设计规范

GB 50019 采暖通风与空气调节设计规范

GB 50033 建筑采光设计标准

GB 50034 建筑照明设计标准

GB 50046 工业建筑防腐蚀设计规范

GB 50051 烟囱设计规范

GB 50052 供配电系统设计规范

GB 50054 低压配电设计规范

GB 50055 通用用电设备配电设计规范

GB 50057 建筑物防雷设计规范

GB/T 50087 工业企业噪声控制设计规范

GB 50116 火灾自动报警系统设计规范

GB 50168 电气装置安装工程电缆线路施工及验收规范

GB 50169 电气装置安装工程接地装置施工及验收规范

GB 50187 工业企业总平面设计规范

GB 50191 构筑物抗震设计规范

GB 50194 建设工程施工现场供用电安全规范

GB 50204 混凝土结构工程施工质量验收规范

GB 50231 机械设备安装工程施工及验收通用规范

GB 50236 现场设备、工业管道焊接工程施工及验收规范

GB 50243 通风与空调工程质量验收规范

GB 50252 工业安装工程施工质量验收统一标准

GB 50254 电气装置安装工程低压电气施工及验收规范

GB 50257 电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范

GB 50275 压缩机、风机、泵安装工程施工及验收规范

GB 50300 建筑工程施工质量验收统一标准

GBZ 1 工业企业设计卫生标准

GBZ 2.1 工业场所有害因素职业接触限值化学有害因素

GBZ 2.2 工业场所有害因素职业接触限值物理因素

JB/T 11638 湿式电除尘器机械行业标准

HJ/T 75 固定污染源烟气排放连续监测技术规范

HJ/T 76 固定污染源排放烟气连续监测系统技术要求及检测方法（试行）

HJ 179 石灰石/石灰－石膏法湿法烟气脱硫工程通用技术规范

HJ/T 251 环境保护产品技术要求罗茨鼓风机

HJ/T 283 环境保护产品技术要求厢式压滤机和板框压滤机

HJ/T 288 环境保护产品技术要求湿式废气脱硫除尘装置

HJ/T 319 环境保护产品技术要求花岗石类湿式废气脱硫除尘装置

HJ/T 328 环境保护产品技术要求脉冲喷吹类袋式除尘器

HJ/T 330 环境保护产品技术要求分室反吹类袋式除尘器

HJ/T 397 固定源废气监测技术规范

HJ 562 火电厂废气脱硝工程技术规范选择性催化还原法

HJ 563 火电厂废气脱硝工程技术规范选择性非催化还原法

HJ 2000 大气污染治理工程技术导则

HJ 2016 环境工程名词术语

HJ 2020 袋式除尘工程通用技术规范

HJ 2028 电除尘工程通用技术规范

HJ 2050 环境工程设计文件编制指南

HJ 2523 环境保护产品技术要求通风消声器

《排污口规范化整治技术要求》（环监[1996]470号）

《污染源自动监控管理办法》（原国家环境保护总局第28号令）

《建设项目（工程）竣工验收办法》（计建设[1990]1215号）

《突发环境事件应急管理办法》（原环境保护部第34号令）

《企业事业单位突发环境事件应急预案备案管理办法（试行）》（环发[2015]4号)


3 术语和定义

GB 25464 的术语及下列术语和定义适用于本标准。

3.1 陶瓷工业ceramic industry

指用粘土类及其他矿物原料经过粉碎加工、成型、煅烧等过程而制成各种陶瓷制品的工业，主要包括日用瓷及陈设艺术瓷、建筑陶瓷、卫生陶瓷和特种陶瓷等。本标准涉及的特种陶瓷仅指电工陶瓷。

3.2 电工陶瓷electro ceramic

指以铝矾土、高岭土、长石等天然矿物为主要原料经高温烧制而成的一类应用于电力工业系统的瓷绝缘子，包括各种线路绝缘子和电站电器用绝缘子，以及其他带电体隔离或支持用的绝缘部件。

3.3 喷雾干燥塔烟气spray drying tower exhaust gas

指在建筑陶瓷生产中，通过热风炉由燃料燃烧产生的热风在喷雾干燥塔内将料液喷成极小的雾状液滴，料液与热空气顺流接触，并迅速干燥成粉料后，排出的高湿度、高粉尘浓度的尾气，含有的污染物来自燃料燃烧过程和料液的干燥过程。

3.4 窑炉烟气furnace exhaust gas

指陶瓷生产中，利用辊道窑、梭式窑和隧道窑等窑炉对坯体进行干燥和烧成加工而产生的废气。废气中的污染物一部分来源于燃料燃烧，一部分来源于坯体的氧化及分解。

3.5 含尘废气dust exhaust gas

指陶瓷工业除窑炉、喷雾干燥塔以外的其他生产设备、场所产生的含颗粒物的废气。

3.6 氧含量oxygen content

指燃料燃烧时，废气中含有的多余的自由氧，通常以干基容积百分数表示。

4 污染物与污染负荷

4.1 污染物来源与分类

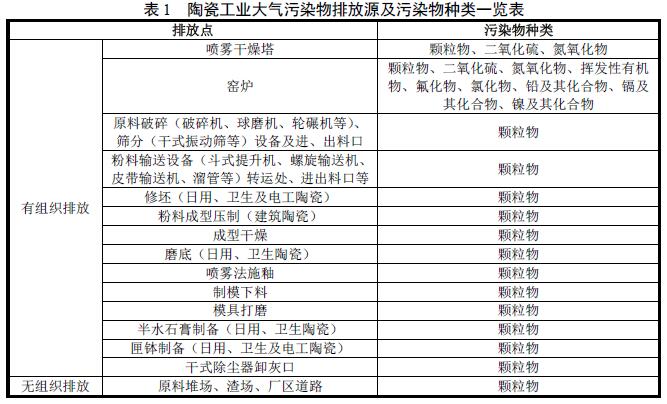

陶瓷工业废气主要包括窑炉烟气、喷雾干燥塔烟气和含尘废气，陶瓷工业大气污染物排放源及污染物种类见表1。

4.2 污染负荷

4.2.1 喷雾干燥塔、窑炉烟气治理系统设计所需废气量、温度、压力、氧含量和湿度等参数一般由生产工艺设计和设备生产单位提供。

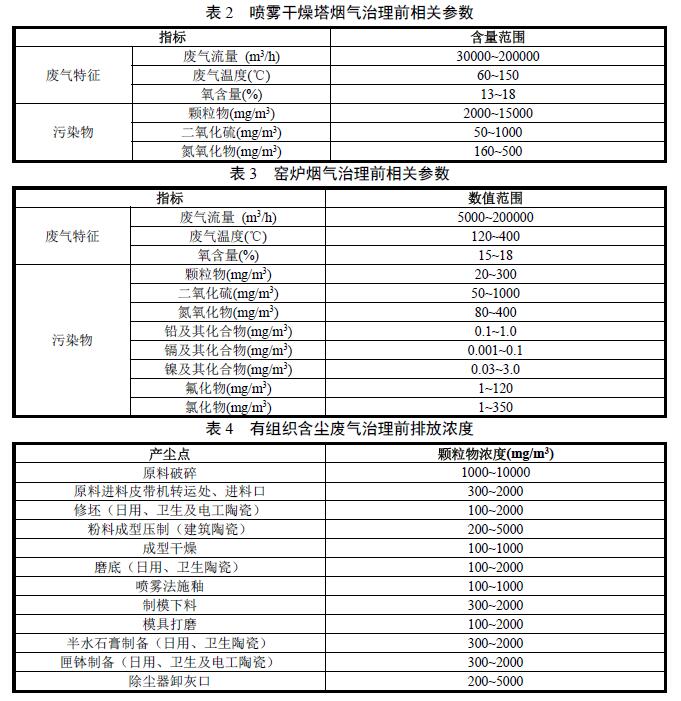

4.2.2 喷雾干燥塔、窑炉烟气污染物浓度一般通过现场检测、同类工程类比调查、中试试验获得。废气参数应按GB/T16157 进行测试。同类工程类比调查，应考虑设备规模、产品种类、生产原料、燃料种类等因素。无法获得相关数据时，可参考表2、表3 中的数据。

4.2.3 含尘废气治理系统风量，应根据颗粒物的种类和特性、集气罩的形式、设备产尘点的控制风量等，按照GB 50019、GB 13691 或同类工程设计经验确定。

4.2.4 有组织含尘废气治理前源强数据可参考表4。

4.2.5 废气治理系统设计负荷应充分考虑工艺设备在最大负荷、原辅材料变化等情况下处理系统的适应性，确保其稳定运行。

5 总体要求

5.1 一般规定

5.1.1 陶瓷企业建设与运行管理应该符合国家和地方相关法律、法规、产业政策、行业污染防治技术政策和规划等管理要求，严格执行国家、行业以及地方有关标准和规范。

5.1.2 陶瓷工业废气治理工程的设计、建设和运行应满足建设项目环境影响评价报告及其审批意见的规定，严格执行环境保护设施“三同时”制度。陶瓷企业废气治理工程设计文件的编制格式、深度可参考HJ 2050 的要求。

5.1.3 陶瓷工业废气治理后排放应达到GB 25464及地方排放标准的要求，并满足污染物总量控制和排污许可的规定。

5.1.4 废气治理工程技术水平、设备配置、自动控制和检测应与生产工艺、装备和管理水平相适应，不得采用已淘汰的落后工艺技术和装备。

5.1.5 陶瓷工业废气治理过程要防止二次污染的产生。

5.1.6 陶瓷工业废气治理工程应由具有相应资质的单位承担设计、施工、安装和调试工作。

除符合本标准的规定外，还应符合国家现行有关工程质量、安全、职业卫生、消防等强制标准的规定。

5.1.7 喷雾干燥塔、窑炉烟气治理工程应安装合格的烟气排放连续监测系统、监测报警系统和应急处理系统，在线监测设施应按要求与当地生态环境部门联网。按照《排污口规范化整治技术要求》设置规范化排污口，设置符合GB 15562.1要求的废气排放口（源）标志。

5.2 源头控制

5.2.1 陶瓷工业企业应积极采取节能减排及清洁生产技术，从源头控制污染物产生。应遵循综合治理、循环利用、达标排放、总量控制的原则。

5.2.2 陶瓷工业企业应使用无毒、低毒或少害的辅料替代含铅、镉等有毒有害物质的色、釉料及其他辅助添加剂，应采用低硫、低氯、低氟、低挥发性有机化合物等的原料和添加剂。

5.2.3 陶瓷工业企业应积极使用天然气等清洁能源，窑炉应采用保温、密闭性好的设备，高温废气宜采取热交换技术回收热能，提高能源的使用效率，减少污染物的排放。

5.2.4 废气治理工程应根据企业生产工艺，选择安全、环保、节能的废气治理工艺和设备。

5.2.5 干粉状物料的输送设备宜密封并处于负压状态运行，减少污染物外泄。

5.2.6 原料、成品和固体废弃物运输应遮盖防止洒落，堆场应设置围墙和顶盖。

5.3 建设规模

5.3.1 废气治理工程规模由喷雾干燥塔烟气、窑炉烟气、含尘废气各个部分的设计总风量构成。

5.3.2 依据4.2确定的各废气治理系统的风量确定治理系统的建设规模，此外，还应考虑脱硫吸收液循环系统、副产物处理系统和除尘器过滤面积等因素。

5.3.3 脱硫系统的吸收液循环系统循环水量、副产物处理系统脱水能力、除尘器的过滤面积也是建设规模的组成部分。

5.4 工程构成

5.4.1 陶瓷工业废气治理工程由主体工程、辅助工程和公用工程构成。

5.4.2 主体工程包括喷雾干燥塔烟气治理系统、窑炉烟气治理系统和含尘废气治理系统。

a）喷雾干燥塔烟气治理系统

喷雾干燥塔烟气治理系统一般由烟气系统、除尘器、吸收剂制备和脱硝加药系统、吸收系统、副产物处理系统、浆液排放和回收系统、检测与过程控制系统构成。

b）窑炉烟气治理系统

窑炉烟气治理系统由烟气系统、烟气预处理系统、吸收剂制备系统、吸收系统、副产物处理系统、浆液排放和回收系统、检测与过程控制系统构成。

c）含尘废气治理系统

含尘废气治理系统由集气罩、管道及排气筒系统、除尘器、卸灰和运输系统、风机、检测与过程控制系统构成。

5.4.3 辅助工程包括电气系统、给排水与消防系统、采暖通风与空调、土建、化验分析等。

5.4.4 公用工程包括供电系统、压缩空气系统及循环水系统等。

5.5 总平面布置

5.5.1 陶瓷工业废气治理工程的总体布置应纳入陶瓷企业工程总体规划中，并应与其相关的工艺布置统一考虑，合理布局。总平面布置应符合GB 50187、GB 13691 的相关规定。

5.5.2 陶瓷废气治理工程平面布置应满足各处理单元的功能和处理流程要求，废气治理设备应尽可能靠近污染源，且靠近回收物料的回用点布置，布置宜顺应流程、集中紧凑，并满足施工、安装与维护等方面的要求。排气筒应尽可能避免布置在周边环境敏感目标的上风向。

5.5.3 风机、空气压缩机、排气筒等高噪声源应尽可能远离厂界布置，并充分利用厂内建筑物隔声。

5.5.4 易产生粉尘的原料库、成品库和固体废物暂存库等应考虑运输方便，避免布置在周边环境敏感目标的上风向，采取室内储存的方式，通风口、运输通道的设置应尽量远离厂界。

5.5.5 烟气脱硫工程应优先选用占地面积小、流程简洁的工艺。吸收剂制备系统与吸收塔相距较远时，宜在各吸收塔附近设置吸收剂中间罐。采用粉状脱硫剂时，物料装卸区的设置应考虑风向。采用碱性废渣如电石渣、白泥等作脱硫剂时，吸收剂制备系统优先考虑布置在便于物料运输的地方。烟气脱硫系统的总图设计应符合HJ 179 的要求。

5.5.6 窑炉烟气SNCR脱硝系统一般布置在窑炉厂房内，其总图设计应满足HJ 563的要求；5.5.7 含尘废气治理系统总图设计应符合HJ 2020的要求。

6 工艺设计

6.1 一般规定

6.1.1 陶瓷废气治理工程应根据现行国家和地方排放标准、主要污染物排放总量控制、环评批复和排污许可的要求，明确废气治理目标，并结合陶瓷企业的规模、燃料种类、原料种类、烧成温度、废气量、废气成份和污染物浓度的实际情况，选择相应的治理工艺。

6.1.2 陶瓷废气治理工艺应优先选用列入国家先进污染防治示范技术名录、国家鼓励发展的重大环保技术装备目录中的废气治理工艺技术和装备。

6.1.3 陶瓷废气治理新工艺及装备应取得中试试验数据后方可使用。鼓励多污染物协同治理技术。

6.1.4 窑炉烟气应采取余热回收利用措施，设计时与废气治理系统一并考虑。

6.1.5 废气治理工程设计应兼顾职业卫生防护GBZ 1、GBZ 2.1、GBZ 2.2的污染物职业接触限值要求。

6.2 废气治理工艺选择

6.2.1 应根据企业废气特性、排放规律及排放要求，综合考虑脱硫、脱硝药剂的来源、副产物的处置途径，优先采用成熟、先进、高效、安全、经济的处理工艺。

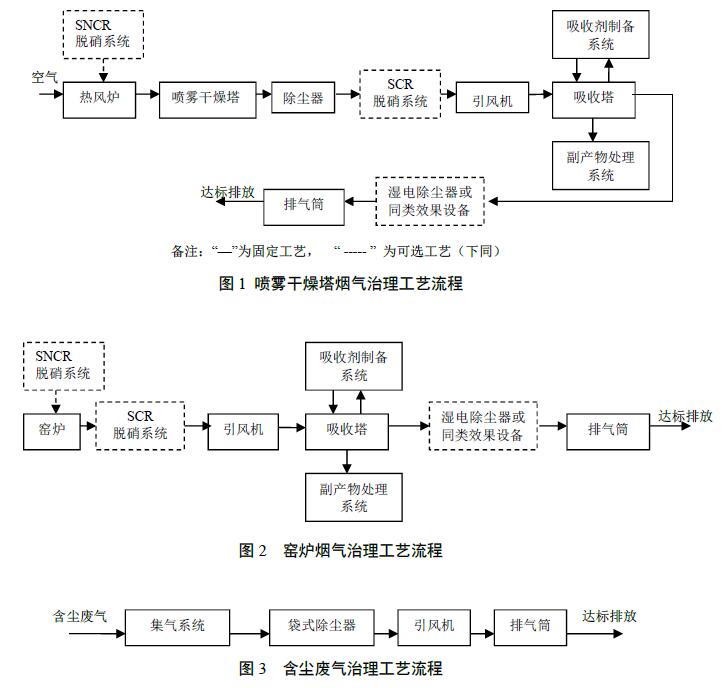

6.2.2 喷雾干燥塔烟气治理宜选择脱硝+除尘+湿法脱硫工艺。除尘应采用旋风除尘+袋式除尘，脱硝可采用SNCR 法或SCR 法，脱硫推荐采用石灰-石膏法。喷雾干燥塔烟气治理推荐工艺流程见图1。

6.2.3 窑炉烟气治理宜选用脱硝+湿法除尘脱硫工艺，脱硝可采用SNCR 法或SCR 法，脱硫推荐采用石灰-石膏法，兼顾氟化物、氯化物和重金属氧化物的协同脱除。窑炉烟气治理工艺推荐流程见图2。

6.2.4 含尘废气有组织排放污染源治理宜采用袋式除尘系统。含尘废气治理推荐工艺流程见图3。

6.2.5 无组织排放的原料库及其内部运输道路，应采取喷水降尘措施。

6.2.6 湿法脱硫烟气末端处理，可采用湿电除尘技术或同类效果的处理技术。

6.3 废气治理系统的划分

6.3.1 应在充分调查生产工艺、设备布置及运行控制方式、设备检修维护情况的基础上，综合考虑废气污染源性质、废气管道及净化设施布置、热回收利用、回收粉尘及脱硫副产物的性质、综合利用等因素，进行净化系统的划分。

6.3.2 喷雾干燥塔、窑炉宜1 台设备配备1 套烟气治理系统。如确能保证2 台及以上设备同时运行，也可将废气合并为1 个治理系统。烟气净化系统中脱硫系统的吸收剂制备系统、副产物处理系统，可以根据实际情况共用或者单独设置。

6.3.3 建筑陶瓷的多台自动成型压机含尘废气，推荐采用1 套除尘系统。其他含尘废气根据产尘点位置、粉尘性质等参照HJ 2020 中的相关规定划分。

6.4 工艺设计要求

6.4.1 集气系统设计

6.4.1.1 集气罩的配置应与生产工艺协调一致，且不影响工艺操作，便于安装和维护管理。含尘废气集气罩应根据产尘点设备情况，尽可能设置密闭罩或者半密闭罩。产尘设备、集气罩设置位置及设计参数等应符合GB 13691 的规定。

6.4.1.2 建筑陶瓷的自动成型压机推荐采用密闭罩将设备整体密闭。密闭罩应设置观察孔和人员进出门，设计最小风量按照设备散热要求计算后确定。吸风口宜布置在密闭罩的顶部，进风口位置应满足罩内气流不短路，气流控制速度0.5~1.0 米/秒。

6.4.1.3 含尘废气管道气流控制速度，一般采用水平管≥14 米/秒，垂直管≥12 米/秒。含尘废气治理系统设计应符合GB 13691、HJ 2020 和GB 50019 的规定。

6.4.2 脱硝系统设计

6.4.2.1 喷雾干燥塔烟气脱硝，应根据热风炉的结构形式、燃烧方式、温度分布等确定脱硝剂的喷嘴安装位置。

6.4.2.2 窑炉烟气脱硝剂的喷嘴安装位置，应设置在温度不低于850℃的高温段，喷射的脱硝剂尽量避免直接喷射到产品上。

6.4.2.3 SNCR 和SCR 工艺脱硝系统的设计，分别参照HJ 563 和HJ 562 执行。

6.4.3 除尘系统设计

6.4.3.1 除尘设备布置在车间内的，净化后的废气应设计管道接到室外高空排放，且排气筒高度不得低于15 米，并满足环评批复的要求。

6.4.3.2 袋式除尘工艺的设计参照HJ 2020 执行。

6.4.3.3 湿电除尘工艺的设计参照JB/T 11638 和HJ2028 执行。

6.4.3.4 含尘废气治理工艺的设计参照GB 13691、HJ 2020 执行。

6.4.4 脱硫系统设计

6.4.4.1 脱硫吸收塔前的烟气温度超过170℃时，应设置烟气降温预处理系统。

6.4.4.2 脱硫吸收塔出口的烟气通过排气筒排放应采取避免产生“石膏雨”的措施。

6.4.4.3 脱硫系统烟气排放连续监测系统（CEMS）的设置和运行符合HJ/T75、HJ/T76 的规定和地方生态环境部门的要求。

6.4.4.4 石灰-石膏法工艺脱硫系统的设计参照HJ 179 执行。

6.4.5 二次污染控制

6.4.5.1 陶瓷工业企业应从工艺、制度和管理上防止二次污染的产生，并按要求编制突发环境事件应急预案。

6.4.5.2 陶瓷工业废气治理系统应按照环评和相关规范要求对产生的废水进行妥善收集、集中预处理，确保废水不堵塞管道，综合处理后尽量回用于生产工艺过程，外排时应满足GB25464 的规定。

6.4.5.3 除尘收集后不能利用的含重金属烟（粉）尘、设备维护产生的废油等危险固废应按照GB 18597 要求收集、暂存，最终按管理要求送有资质单位妥善处置；其他一般固废按照GB18599 要求暂存处置。

6.4.5.4 原辅料、中间物料、各种泥、收尘灰等的转运、装卸、贮存过程中，应严格控制洒落、扬尘及渗水等泄漏情况。

6.4.5.5 袋式除尘器卸灰宜采取粉尘加湿、气力输送或干粉密闭罐车等措施。

6.4.5.6 废气治理系统的风机、空气压缩机等高噪声源宜设置隔声性能良好的独立机房，机房宜设计机械通风和消声系统，室内布置吸声体，噪声控制应满足GB/T 50087 和GB 12348的规定。

6.4.5.7 当风机及排气筒距厂界较近，且后端无废气治理设备时，风机出口应安装消声器，排气筒不得安装伞形防雨风帽，确保厂界噪声达标。

6.4.5.8 脱硫装置的浆液、清液以及冷却水等应循环利用。少量外排废水应送全厂废水处理站处理后达标排放。

6.4.5.9 吸收剂制备系统，应按照HJ 179 设计除尘系统。

6.4.5.10 采用SNCR 或SCR 法脱硝时，应严格控制脱硝系统产生的氨逃逸，SNCR 脱硝系统氨逃逸质量浓度应控制在8 mg/m3 以下，SCR 脱硝系统氨逃逸质量浓度宜小于2.5 mg/ m3。

7 主要工艺设备和材料

7.1 主要工艺设备

7.1.1 废气治理设备的使用寿命应与工艺设备的使用寿命相匹配。

7.1.2 窑炉烟气脱硫设备的选择除考虑脱硫效率外，还应兼顾陶瓷企业的重金属及其化合物、氯化物和氟化物等污染物的去除效率。脱硫设备的制造应符合HJ/T 288、HJ/T 319的规定。

脱硫系统的吸收液循环系统、副产物处理系统的设备选择、制造应符合HJ 179的规定。

7.1.3 喷雾干燥塔烟气宜采用耐高温、高湿度的脉冲袋式除尘器。袋式除尘器的设计要求、制造应符合HJ 2020、GB/T 6719 的规定。

7.1.4 罗茨鼓风机应符合HJ/T 251 要求。离心通风机的选型，应满足所处理介质的要求。

7.1.5 湿法脱硫系统的其他设备，还应符合HJ 179 的相关要求。SNCR 脱硝系统的设备，还应符合HJ 563 的相关要求。SCR 脱硝系统的设备，还应符合HJ 562 的相关要求。

7.2 材料

7.2.1 脱硫系统对于接触腐蚀性介质的部位，应择优选取耐腐蚀的金属或非金属材料。金属材料和非金属材料的选择参照HJ 179 的相关要求执行。对含氟较高的废气，防腐材料中不得含有二氧化硅的成份。

7.2.2 SNCR 脱硝系统的材料，应符合HJ 563 的相关要求。SCR 脱硝系统的材料，应符合HJ 562 的相关要求。

7.2.3 含尘废气治理系统一般采用碳钢材料Q235，应符合HJ 2020 的规定。

7.2.4 袋式除尘系统的材料，还应符合HJ 2020 的相关要求；湿法脱硫系统的材料，还应符合HJ 179 的相关要求。

8 检测与过程控制

8.1 检测

8.1.1 陶瓷企业废气治理工程应在喷雾干燥塔和窑炉出口烟道、除尘器、引风机、脱硫设备入口、排气筒等设备、设施处安装检测仪器仪表，并将分析检测数据引入控制室。仪表选型

应能适应废气温度、水分、含尘、含酸的环境。

8.1.2 除尘器、脱硝设施和脱硫设施前后应设置规范的永久性监测平台和采样孔，并符合GB/T 16157、HJ/T 397的相关规定。

8.1.3 应在喷雾干燥塔和窑炉烟气排放口设置烟气排放连续监测系统，并符合HJ/T76的要求；连续监测应按HJ/T75执行。

8.1.4 脱硫设备、脱硫液及脱硝液储槽应安装液位计及配套的报警装置，安装密度计、pH 计等在线监测仪器，吸收循环泵出口应安装流量计和压力表。

8.1.5 检测项目主要包括：

a）废气各处理工段主要工艺参数：温度、流量、氧含量、含湿量等；

b）主要设备运行状态：压差、电流、轴承温度等；

c）主要污染物浓度：颗粒物、二氧化硫、氮氧化物（以NO2计）、铅及其化合物、镉及其化合物、镍及其化合物、氟化物、氯化物（以HCl计）；

d）脱硫液：pH值、密度、流量、成分等；

e）脱硝液：流量、成分等。

f）氨逃逸质量浓度。

8.1.6 袋式除尘系统的检测，还应符合HJ 2020 的相关要求。湿法脱硫系统的检测，还应符合HJ 179 的相关要求。SNCR 脱硝系统的检测，还应符合HJ 563 的相关要求。SCR 脱硝系统的检测，还应符合HJ562 的相关要求。

8.2 过程控制

8.2.1 在分析检测的基础上，宜设置控制系统对过程进行控制，宜采用分散控制系统（DCS）或可编程逻辑控制器（PLC）进行控制，包括数据采集和处理、模拟量控制、顺序控制等；对参与控制的检测参数，应设报警上、下限值，设声光报警和必要的联锁保护；并配套必要的应急处理响应装置。应设脱硫系统旁路开闭路信号。

8.2.2 除尘、脱硫、脱硝控制室可结合系统和现场情况设控制室，并入主工艺控制系统统一监控。对于除尘、脱硫、脱硝系统控制室的烟道中的废气温度、压差、含湿量、废气流量、主要污染因子等重要参数也应引入主工艺控制室系统一并显示。

8.2.3 废气温度、含湿量、流量，除尘器压差、电压，引风机电流，电机绕组、轴承温度等废气检测参数发生异常，污染物分析检测值超过排放限值时，应及时检查物料变化、主工艺

工况、除尘系统、脱硫系统及脱硝系统等运行状况，并通过控制调整及时消除异常。

8.2.4 袋式除尘系统的过程控制，还应符合HJ 2020 的相关要求。湿法脱硫系统的过程控制，还应符合HJ 179 的相关要求。SNCR 脱硝系统的过程控制，还应符合HJ 563 的相关要求。

SCR 脱硝系统的过程控制，还应符合HJ562 的相关要求。

9 主要辅助工程

9.1 电气系统

9.1.1 陶瓷工业企业废气治理工程电气专业的技术要求宜与生产过程中电气专业的技术要求一致，工作电源的引接和操作室设置宜与生产过程统筹考虑，高、低电压等级和用电中性接地方式宜与生产设备一致。

9.1.2 电气系统设计应符合GB 50052、GB 50054、GB 50055、GB 50057和GB 50194等标准的规定；照明设计应符合GB 50034的规定。

9.1.3 袋式除尘系统的电气系统，还应符合HJ 2020 的相关要求。湿法脱硫系统的电气系统，还应符合HJ 179 的相关要求。SNCR 脱硝系统的电气系统，还应符合HJ 563 的相关要求。

SCR 脱硝系统的电气系统，还应符合HJ 562 的相关要求。

9.2 给排水与消防系统

9.2.1 给水排水设计应符合GB 50014 和GB 50015 的规定，并满足生活、生产和消防等要求，同时还应为施工安装、操作管理、维修检测及安全保护等提供便利条件。消防通道、防火间距、安全疏散的设计和消防栓的布置应符合GB 50016 的规定。

9.2.2 消防系统设计应符合GB 50016、GB 50116 的有关规定，并配置消防器材。

9.3 采暖通风与空调

9.3.1 废气治理工程值班室、高噪声设备隔声室等建筑物内应有设计采暖通风与空气调节系统，并应符合GB 50019、GB 50243 等国家现行标准的规定。

9.3.2 废气治理系统脱硝剂存储室等有可能逸出大量有害气体的场所，应设置事故通风设施，事故通风换气次数不小于12 次/h。

9.4 建筑与结构

9.4.1 构筑物设计、施工及验收应符合GB 50007、GB 50010 和GB 50017 等国家现行标准的规定。

9.4.2 厂房建筑的防腐、采光和结构应符合GB 50009、GB 50033、GB 50046 和GB 50191的有关规定。

10 劳动安全与职业卫生

10.1 劳动安全

10.1.1 劳动安全管理应符合GB 12801的规定。建立并严格执行定期安全检查制度，及时消除潜在隐患，防止事故发生。

10.1.2 工作人员应培训上岗，并配备必要的劳动安全卫生设施和劳动防护用品，由专人维护保养。

10.1.3 应按照GB/T 16483 等标准的要求管理脱硝药剂等化学药剂。

10.1.4 陶瓷企业生产和废气治理系统的防火、防爆设计应符合GB 50016 等标准的要求。

10.2 职业卫生

10.2.1 职业健康安全管理体系应符合GB/T 28001 的要求。

10.2.2 对职业病防护设备和个人使用的职业病防护用品，应进行经常性的维护、检修，定期检测其性能和效果，确保其处于正常状态，不得擅自拆除或者停止使用。

10.2.3 涉及有害气体、易燃气体、异味、粉尘和环境潮湿的场所，应有良好的通风设施。

10.2.4 设置密闭罩的建筑陶瓷自动成型压机的检修工作，应在设备停机状态下进行。

10.2.5职业卫生设计应符合GBZ 1、GBZ 2.1、GBZ 2.2的要求。严格控制颗粒物、氨气等无组织排放，在易产生废气无组织排放的位置应配套废气收集及净化装置。对高噪声的风机、水泵采取隔声降噪措施。

11 施工与验收

11.1 工程施工

11.1.1 工程施工应符合国家和行业相应专项工程施工规范、施工程序及管理文件的要求。

11.1.2 工程施工应按设计文件、施工图和设备安装使用说明书的规定进行，工程变更应取得设计单位的设计变更文件后再施工。

11.1.3 工程施工中采用的工程技术文件、承包合同文件对施工质量验收的要求不得低于国家相关专项工程规范的规定。

11.1.4 工程施工中使用的设备、材料、配件等应符合相关国家标准，并应取得供货商的产品合格证后方可使用。

11.1.5 施工除遵守相关的施工技术规范以外，还应遵守国家工程质量、安全卫生、消防等标准。

11.2 工程验收

11.2.1 工程竣工验收的程序、内容和要求应符合GB50252、GB50254、GB50257、GB50275、GB50300、《建设项目（工程）竣工验收办法》等相关专业验收规范的有关规定。工程竣工验收前，严禁投入生产性使用。

11.2.2 生产性主体工程与废气治理工程应同时进行环境保护验收，现有生产设备或改造设施应单独进行环境保护验收。

11.2.3 工程配套建设的烟气排放连续监测系统，应与工程同时进行环境保护验收。

11.2.4 工程在生产试运行期应对废气治理工艺进行性能试验，性能试验报告应作为环境保护验收的技术支撑文件。性能试验内容包括：

a）耗电量测试，分别测量各主要设备单体运行和设施系统运行的电能消耗；

b）漏风率测试试验，测试除尘系统和脱硫系统的漏风率；

c）风机运行试验，测试风机运行时风量、风压、噪声等参数，包括启动和运行时的参数；

d）满负荷运行测试，治理系统通入最大流量的废气，考察各工艺单元和设备的运行工况；

e）系统压力损失测试，测试除尘系统和脱硫系统正常运行时系统的阻力损失；

f）废气成分检测，在工艺要求的各个重要部位，按照规定频次、指标和测试方法进行废气主要成分检测，分析各类污染物的去除效果。

12 运行与维护

12.1 一般规定

12.1.1 陶瓷工业废气治理工程的运行、维护、环保及安全管理除应执行本标准外，还应符合国家现行有关强制性标准的规定。

12.1.2 未经当地生态环境部门批准，不得擅自停运废气治理系统。

12.1.3 废气治理系统运行应根据工艺要求，定期对治理系统的各类设备、电气、自控仪表及建（构）筑物进行检查维护，确保装置稳定可靠运行。

12.1.4 应建立健全与废气治理系统运行维护相关的各项运行、维护规程和管理制度。

12.1.5 加强废气治理系统的维护和检修，废气治理系统应与生产系统保持正常、稳定、连续运行。废气治理系统大修时应考虑和生产设施大修同步进行。

12.1.6 废气治理系统运行过程中，所有参与过程控制的废气检测参数、监测数据和污染物排放参数，应有完善的现场历史记录，历史记录至少保存3年。

12.1.7 袋式除尘系统的运行与维护，还应符合HJ 2020的相关要求。湿法脱硫系统的运行与维护，还应符合HJ 179的相关要求。SNCR脱硝系统的运行与维护，还应符合HJ 563的相关要求。SCR脱硝系统的运行与维护，还应符合HJ 562的相关要求。

12.2 人员与运行管理

12.2.1 废气治理系统应设专业人员操作，同时由生态环境部门负责装置运行的监管。12.2.2 运行操作人员，上岗前应进行以下内容的专业培训，经考试合格，持证上岗：

a）必要的工艺技术知识、安全知识；

b）启动前的检查和启动要求的条件；

c）治理系统的正常运行，包括设备的启动和关闭；

d）控制、报警和指示系统的运行和检查，以及必要时的纠正操作；

e）最佳的运行温度、压力、脱硫效率、脱硝效率、除尘效率的控制和调节，以及保持设备良好运行的条件；

f）设备运行故障的发现、检查和排除；

g）事故或紧急状态下人工操作和事故处理；

h）设备日常和定期维护；

i）设备运行及维护记录，以及其他事件的记录和报告；

j）常用有毒有害化学品运输使用知识及防毒、防腐蚀、防火等安全知识和技能培训。

12.2.3 应建立废气治理系统运行状况、设施维护和生产活动等记录制度，主要记录内容包括：

a）系统启动、停止时间；

b）原材料进厂质量分析数据，进厂数量，进厂时间；

c）系统运行工艺控制参数记录，至少应包括装置进出口颗粒物含量、二氧化硫含量、

氮氧化物含量、废气温度、废气流量、废气压力、用水量、脱硫剂消耗量、脱硝剂消耗量等；

d）主要设备的运行和维修情况的记录；

e）废气连续监测数据记录；

f）废水、废渣和副产物产生和储存、处置情况的记录；

g）事故及处置情况的记录；

h）定期检测、评价及评估情况的记录等。

12.2.4 制定交接班制度和巡视制度，运行人员应按规定做好相关记录。

12.2.5 制定有毒、腐蚀性物品管理制度，并加强使用及装卸过程的监控。

12.3 维护保养

12.3.1 废气治理系统的维护保养应纳入全厂的维护保养计划中，应储备足够的备品、备件。

12.3.2 维修人员应根据维护保养规定定期检查、更换或维修必要的部件，对维修无法满足使用要求的设备应及时更新。

12.3.3 维修人员应做好维护、保养记录。

12.3.4 计量装置、压力容器及其配套件应由具有相应资质的单位定期检验。

12.4 突发环境事件应急预案

12.4.1 根据废气治理工程运行及周围环境实际情况，考虑各种可能的突发环境风险事件，按照2015 年原环境保护部第34 号令和环发[2015]4 号文编制突发环境事件应急预案，包括：预警、响应、指挥、处理等方面的内容，并配备相应的人力、物资和设备等资源，确保环境安全。

12.4.2 陶瓷企业应按应急预案要求，加强员工培训、组织演练，并在组织制度和结构上保证废气治理系统发生事故或其它导致二次污染的情况发生时，应急救援职能人员能够根据应急

响应级别，按照预案要求，各司其职，及时有效地展开事故应急救援行动。

12.4.3 废气治理工程发生重大事故，应启动应急预案，并按规定向当地有关部门报告。

12.4.4 突发环境事件应急预案应及时修订、更新和备案，使之规范、符合、有效。
