平面设置是我们在进行道路设计之前针对道路交叉倒角和渠化处理，根据设计资料进行的初步设置。下面看平面设置的具体操作。

01

点击平面设置

1）点击平面——平面设置。软件对倒角和渠化进行了内置数据库，用户可以针对实际的不同情况进行设置。

2）之后的设计均以此数据库数据为基础，进行计算设计。红线处理方式选择“倒角”。

02

设置路缘石半径表

1）路缘石半径表有车速、路宽、道路红线宽。车速是针对不同的右转设计速度对于不同的路缘石半径，输入右转车速系数“0.7”。

2）路宽是指针对不同的交叉道路对应的不同路缘石半径。

3）道路红线宽是指针对不同的道路红线宽对于不同的路缘石半径，我们可以进行“新建”、“删除”。

4）三种方式都可以按最小值查询和内插值来查询。默认的路缘石半径“5m”，中央、两侧绿化带回退距离“5m”。

03

渠化设置

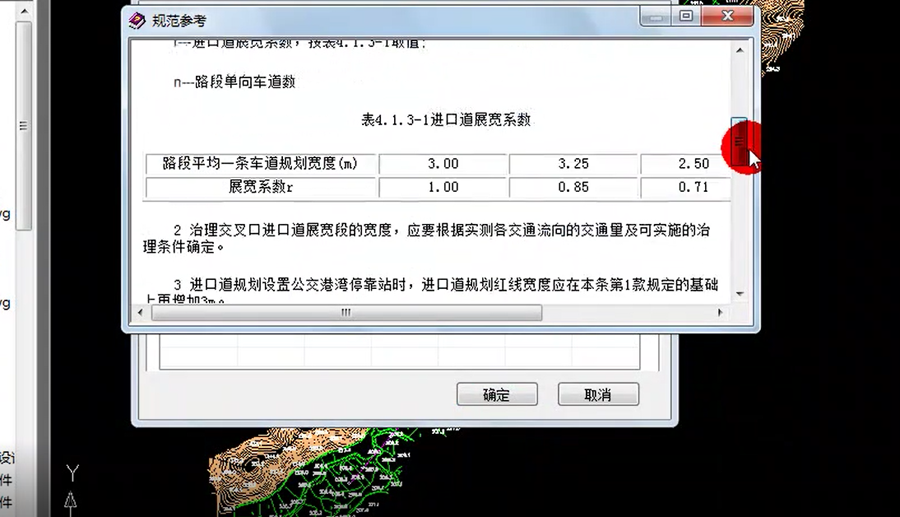

1）再看渠化设置，渠化长度量取点选择“路缘石弧线端点”，进口渠化宽度“3m”，出口渠化宽度“3.25m”，查看规范数据。

2）对不同等级道路交叉的渠化中展宽段长度、渐变段长度内置了数据库，我们可以对数据进行编辑和修改。

04

关闭多余的图层

在进行道路平面设计之前，点击设计助手——图层控制——关闭选中图层。方便我们进行观察。
