公路设计与计算基础知识

新闻时间:2024-09-29 文章来源:网络 文章作者:admin
一、道路设计的基本步骤

1、道路是三维空间的实体,路线是道路中线的空间位置

路线平面:路线在水平方向的投影

路线的纵断面:沿道路中线竖直剖切再行展开

中线上任意一点法向切面是道路在该点的横断面

2、道路设计过程中,先确定平面的线形,再进行纵断面和横断面设计

平面线形由直线、圆曲线、缓和曲线三个要素组成

3、线性设计

公路平面线形设计

直线—缓和曲线—圆曲线—缓和曲线—直线

城市道路平面线形设计

直线—圆曲线—直线

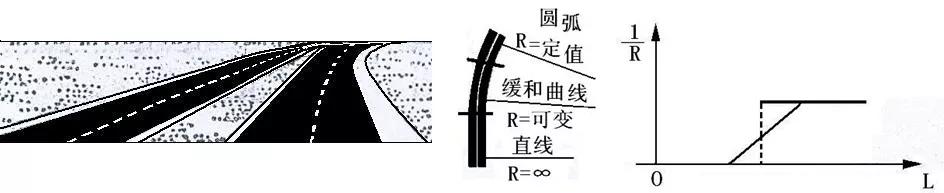

4、道路平面线形要素

行驶中汽车的导向轮与车身纵轴之间的关系→汽车行驶轨迹

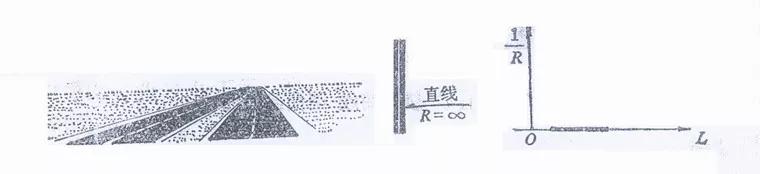

角度为零→曲率为零→直线

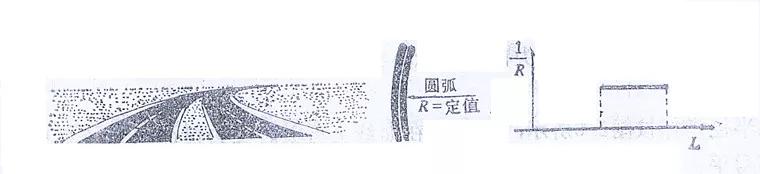

角度为常数→曲率为常数→圆曲线

角度为变数→曲率为变数→缓和曲线

现代道路平面线形正是由上述三种基本线形构成的,称为平面线形三要素。

二、直线
1、优点

线形直捷,布设方便,行车视距良好,行车平稳

2、缺点

不能适应地形变化,不便于避让障碍,直线过长容易使驾驶员产生麻痹而放松警惕,发生行车事故,夜间行车时,对向行车灯光眩目不利安全



(一)直线运用

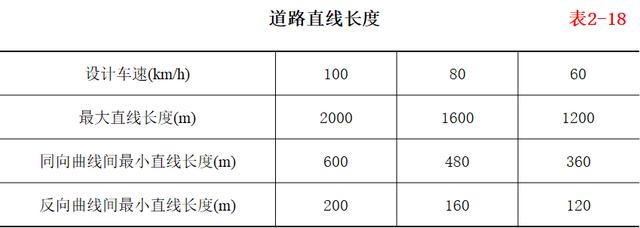

1、直线的最大长度

在城镇及附近或其它景色有变化的地点,大于20V是可以接受的,在景色单调的地点最好控在在20V以内

2、直线的最小长度

当V≥60km/h时,同向曲线的直线最小长度为6V,反向曲线的最小长度不小于2V

3、注意的问题

长直线或长下坡尽头的平曲线 ,必须采取设置标志、增加路面抗滑能力等安全措施

长直线上坡不宜过长 ,直线上的纵坡一般应小于3%

长直线应与大半径凹曲线配合为宜


(二)采用长直线线形应注意的问题

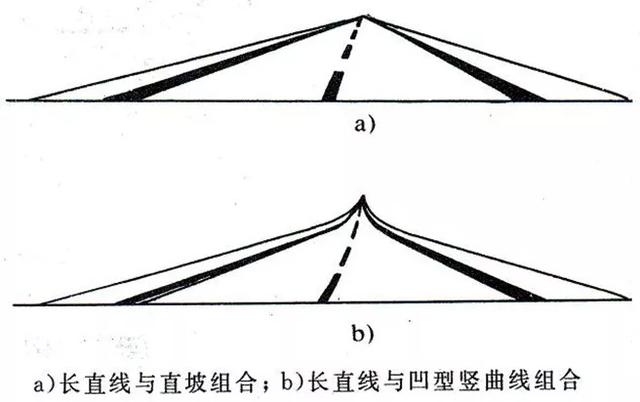

1、长直线宜与大半径凹竖曲线组合使用

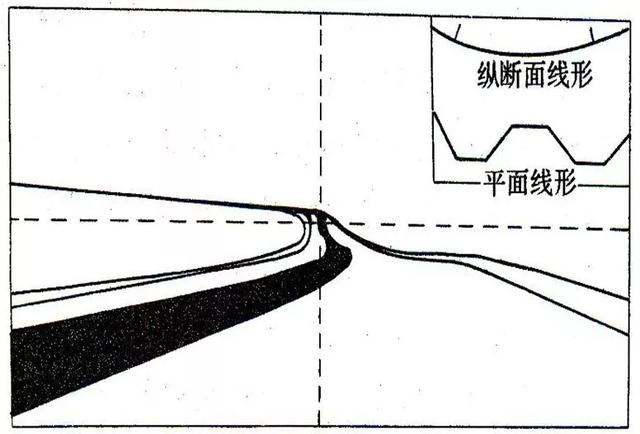

2、避免“断背曲线”

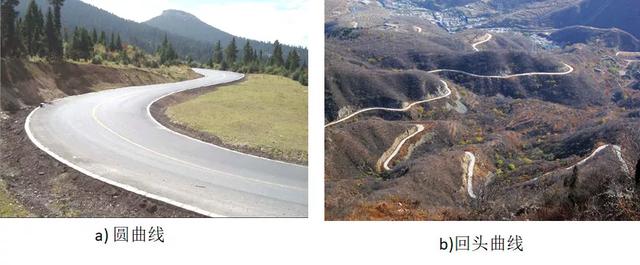

三、圆曲线
1、优点

布设方便,能很好地适应地形,避让障碍,与地形配合得当可获得圆滑、舒顺、美观的路线,又能降低工程造价

使行车景观不断变化,使驾驶员保持适度的警惕,增加行车安全性,也可起到诱导行车视线的作用

2、注意的问题

半径不可过小而影响行车安全

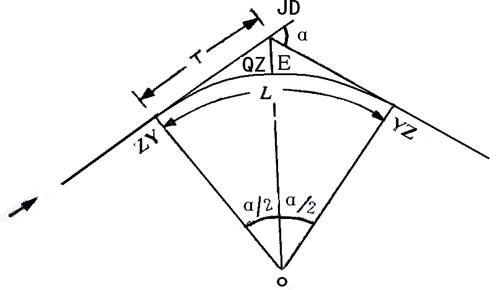

(一)圆曲线的平面布设

1、圆曲线上技术代号

JD—交点(转角点)

ZY—直圆(圆曲线起点)

QZ—曲中(圆曲线中点)

YZ—圆直(圆曲线终点)



(二)圆曲线的几何要素及主点桩号里程计算

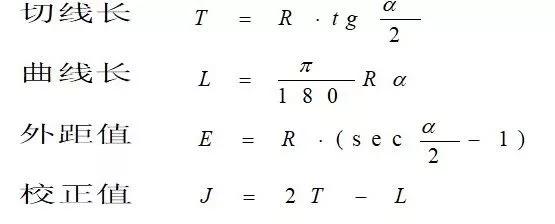

1、几何要素


2、曲线主点桩号里程计算



3、曲线主点桩计算校核



(三)圆曲线半径

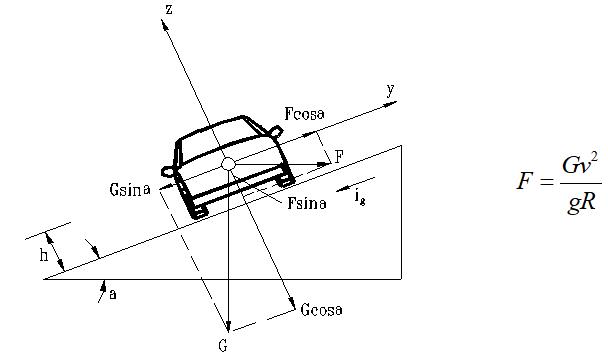

1、汽车在圆曲线路段行驶时会产生离心力F


2、曲线半径指标


(四)横向力系数μ的取值

1、意义

横向力系数表示单位车重所受到的横向力(离心力)

其值越大对行车越不利

2、取值大小的决定因素

行车安全:确保行车不产生横向滑移

操作方便、行车经济

行车平稳、舒适

3、取值

一般取


为控制值

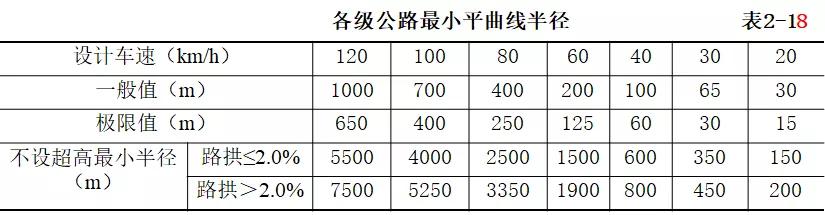

(五)公路圆曲线最小半径

1、三种平曲线最小半径

一般最小半径:通常情况下推荐采用的最小半径值

极限最小半径:能保证按设计速度行驶的车辆安全行驶的最小半径

不设超高最小半径:当路线的半径大到一定值时,即使汽车在曲线的外侧时,也能获得足够的安全性和很好的舒适性


四、缓和曲线
1、定义

在直线与圆曲线、圆曲线与圆曲线之间设置的曲率连续变化的曲线

2、特点

易于适应地形,能很好地与汽车行驶轨迹相适应,使线形连续、美观,但缓和曲线计算、布设较繁琐

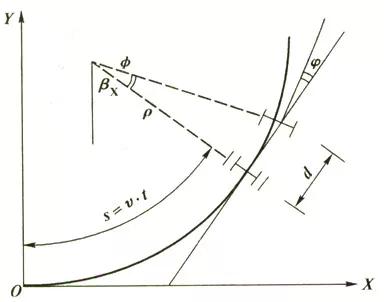

(一)缓和曲线的性质

路线设计符合汽车转弯时的行驶轨迹,插入缓和曲线,使整条曲线的曲率形成一个连续变化的过程。

汽车以等速转弯时,行驶轨迹曲线上任意一点所对应的曲率半径与行驶的距离(弧长)成反比,这一行驶轨迹特性正好与数学上回旋线方程性质相同。

回旋线作为缓和曲线

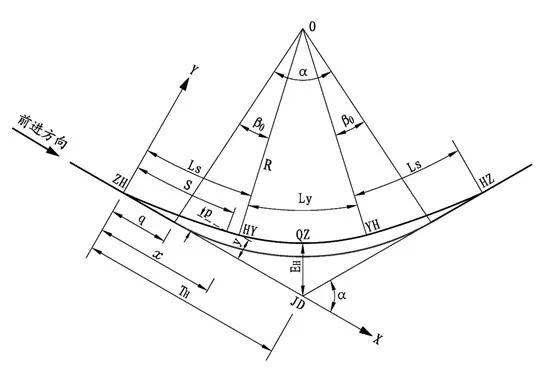

(二)带缓和曲线的平曲线平面布设

缓和曲线中心角


曲线内移值


曲线切线增长值




(三)设有缓和曲线的平曲线主点桩技术代号

JD—交点(转角点)

ZH—直缓(第一缓和曲线起点)

HY—缓圆(第一缓和曲线终点)

QZ—曲中(曲线中点)

YH—圆缓(第二缓和曲线起点)

HZ—缓直(第二缓和曲线终点)

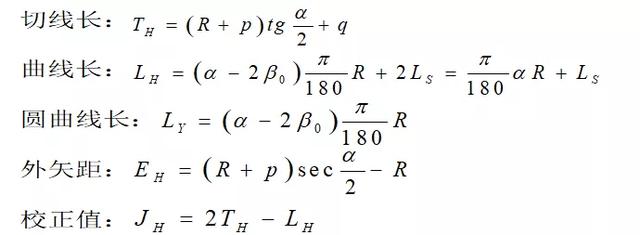

(四)平曲线几何要素计算



(五)平曲线主点桩里程计算

曲线主点桩里程计算


曲线主点桩里程校核


五、曲线超高
1、定义

为抵消车辆在平曲线路段上行驶时所产生的离心力,而在该路段横断面上设置的外侧高于内侧的单向横坡

2、作用

用车重产生的向内水平分力来抵消部分离心力,以利于行车安全与稳定

3、设置要求

当曲线半径小于表2-20或表2-23中规定的不设超高最小半径时,均应设置超高

(一)平面曲线实例

1、超高横坡度计算



2、车速的调整

设计车速与实际车速之间的调整

3、超高值计算式


4、超高计算值取值要求

任意半径超高横坡度不得大于极限超高横坡度


,又不得小于路拱横坡度



(二)全超高横坡度

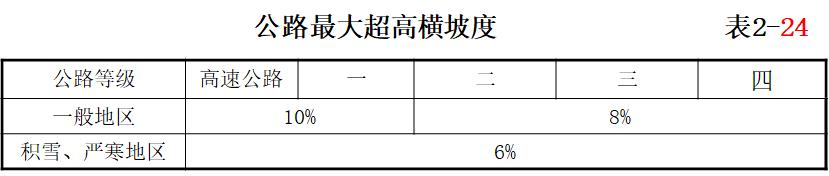

公路最大超高横坡度

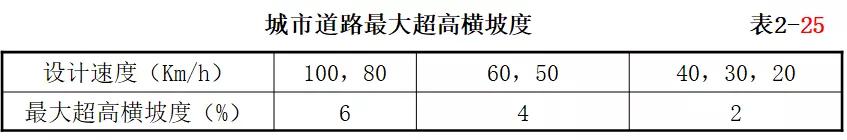

城市道路最大超高横坡度

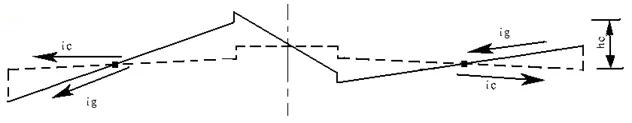

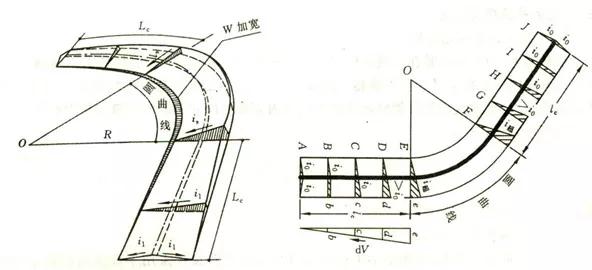

(三)超高的过渡

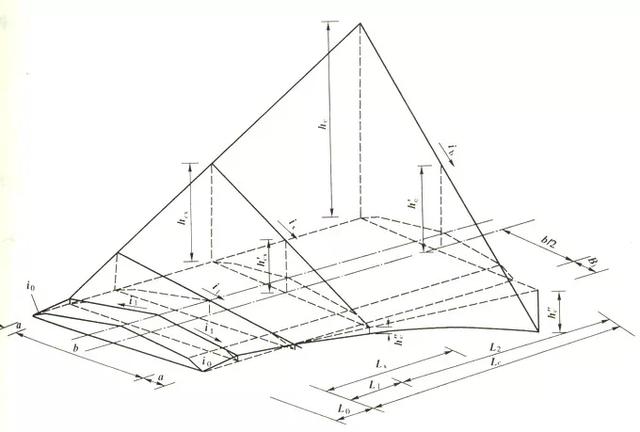

平曲线路段超高缓和段的布置


当圆曲线上超高值和缓和段长度一定后,超高缓和应在全长上布设

在设计中应根据超高变化情况,计算出任意断面上路肩两侧边缘及路中点对原设计标高(未加宽前路肩边缘标高)的相对高差,为施工放样提供依据

(四)公路超高设置方式

无中间带的公路

1、超高横坡等于路拱横坡

外侧车道绕路中线旋转,直至超高横坡

2、超高横坡大于路拱横坡

第一种:绕车道内侧边轴旋转

第二种:绕中轴旋转

第三种:绕车道外侧边轴旋转

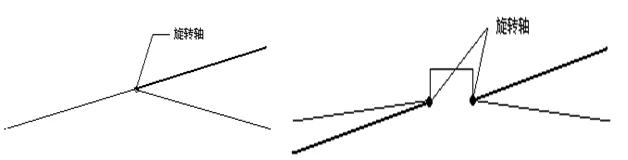

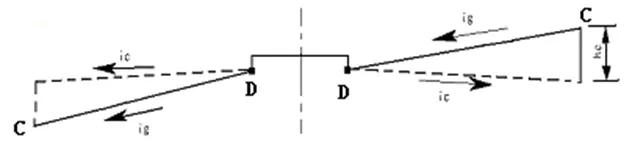

有中间带的公路超高设置方式

1、绕中间带的中心线旋转

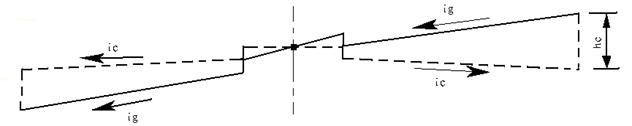

2、绕中央分隔带边缘旋转



3、绕各自行车道中线旋转



(五)城市道路超高布置方式

城市道路超高方式应根据地形状况、车道数、超高横坡值、横断面形式、便于排水、路容美观等因素决定

单幅路及三幅路机动车道宜绕中轴旋转;双辐路及四幅路机动车道宜绕中央分隔带边缘旋转,使两侧车行道各自成为独立的超高横断面

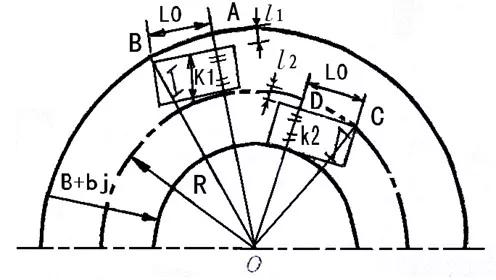

六、曲线加宽
1、加宽值确定

汽车轮迹需要

汽车行驶摆动需要

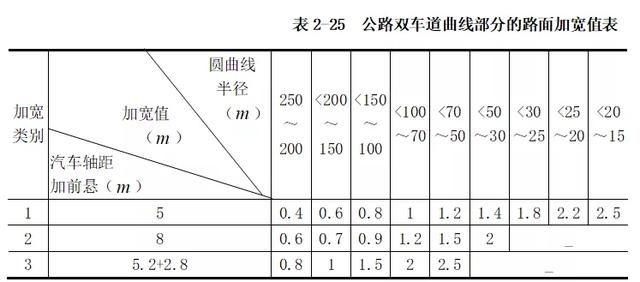

2、加宽值计算



3、加宽值选用规定

当圆曲线半径大于250m时,可不设加宽

曲线路段加宽宜布置在弯道内侧

各级公路的路面加宽后,路基也应相应加宽



(一)公路规范对加宽类别选用

高速公路、一级公路、二级公路及设计速度为40km/h的三级公路应采用第三类加宽值。

对不经常通行集装箱、半挂车的公路,可采用第二类加宽值。

四级公路和设计速度30km/h的三级公路可采用第一类加宽值。

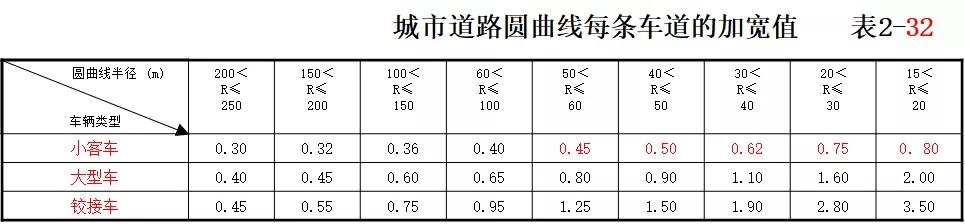

(二)城市道路加宽值

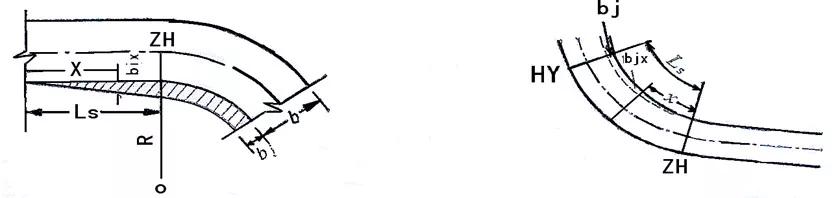

(三)加宽缓和段

1、加宽缓和段的长度

加宽所需要的最小长度

在不设缓和曲线或超高缓和段时,加宽缓和段长度应按渐变率1:15且不小于20米的要求设置

设置缓和曲线或超高缓和段时,加宽缓和段长度采用与缓和曲线或超高缓和段长度相同的数值

不设缓和曲线,加宽缓和段长度取超高缓和段长度,渐变率不小于1:15,且长度不小于10米

2、加宽过度方式

按直线比列加宽


高次抛物线加宽



七、缓和段设置
1、缓和段

为了使行车能够安全、平稳、顺利地由直线向曲线、由大半径曲线向小半径曲线行驶所设置的过渡段

2、设置目的

为消除行车转弯时曲率突变,使行车能从容、顺适地进行曲率变化而设置的曲线缓和过渡段为缓和曲线

为使行车平稳、顺适地进行横坡变化而设置的超高变化过渡段为超高缓和曲线

为适应行车轨迹,顺适地进行宽度变化而设置的加宽过渡段为加宽缓和段

3、类型

缓和曲线、超高缓和段、加宽缓和段

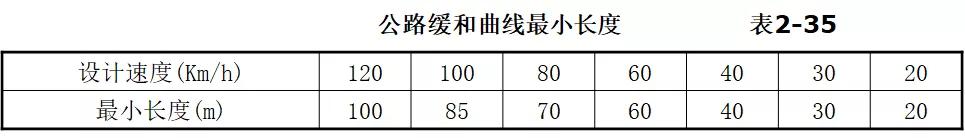

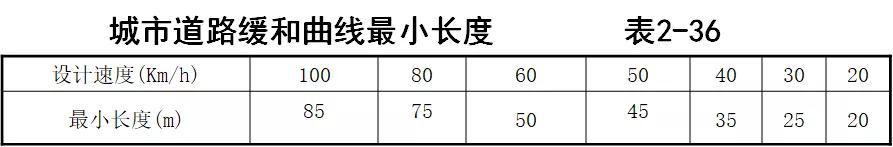

(一)缓和段长度

1、离心加速度变化的缓和长度


2、操纵时间要求缓和段长度


3、超高变化要求缓和段长度


一般根据三方面缓和段长度的计算结果,取其中最长的并按5倍数取整后作为缓和段长度



八、平曲线长度

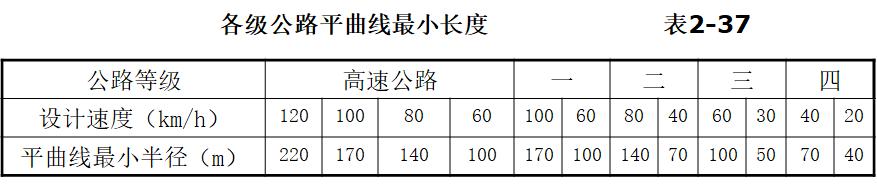

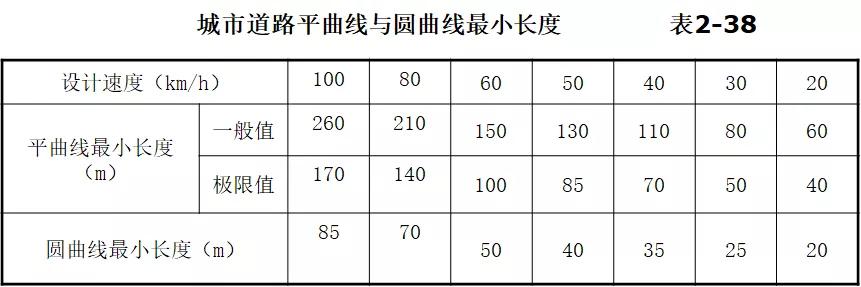

1、平曲线最小长度计算

取一般驾驶员能从容操作方向的(左右转动方向)时间为6S


2、相关规定

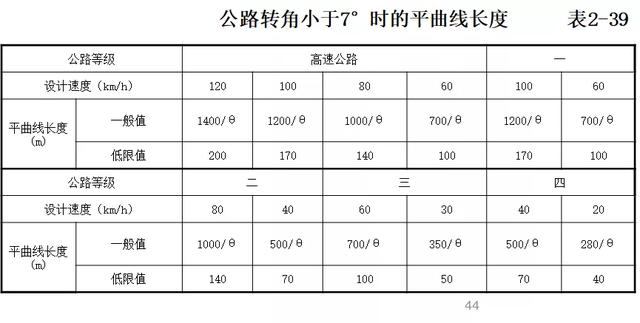

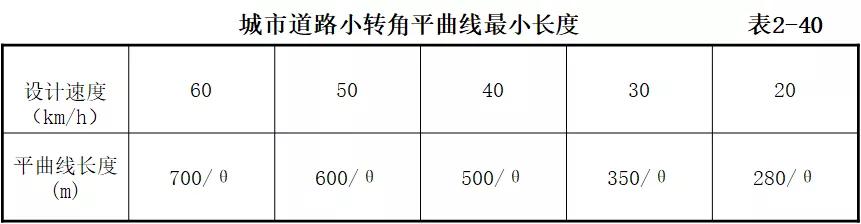

小偏角时的平曲线长度

当道路转角小于7°时,为防止驾驶员在视觉上产生急弯错觉,而导致操纵失误,应设较长的平曲线

相关规定



九、平曲线形的连接

平面线形设计整体上尽可能顺直,选择曲线半径尽可能大些,应与自然地形等高线相适应为宜。

在桥梁、隧道内部与进出口路段和平面交叉口前后路段 ,应采用直线为宜。

长直线尽头不得设置小半径曲线

直线长度L<500m时,最小半径R=L

直线长度L≥500m时,最小半径R=500

一般平面线型设置的转角不宜小于 10°

十、平面视距
1、定义

为了行车安全,保证驾驶员能随时看到前方一定距离的道路路段,发现道路上的障碍、迎面来车,及时采取制动或避让措施,所必须的是最短路段距离

2、运用

在平面线形和纵断面线形设计中,都应有足够的行车视距

3、平面视距分类

停车视距、会车视距、超车视距

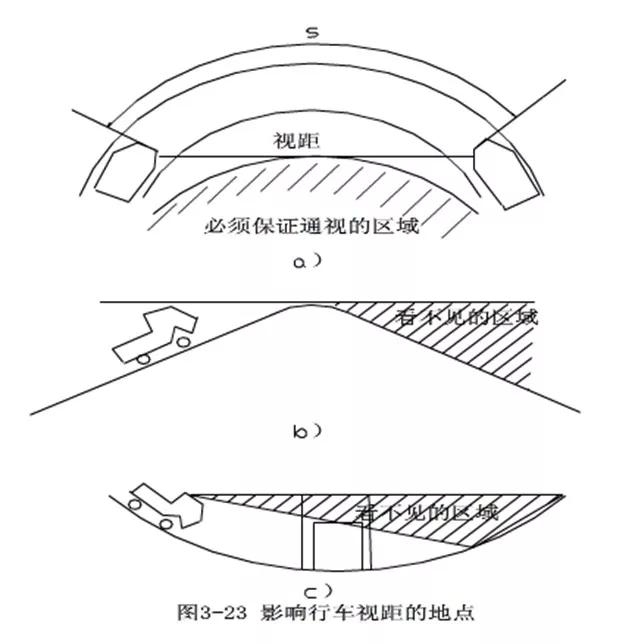

4、行车视距不足主要发生在下述几种场合

(1)道路平面上的暗弯,即处于挖方路段的弯道和内侧有障碍物的弯道,见图a

(2)纵断面上的凸型竖曲线,见图b

(3)下穿式立体交叉的凹型竖曲线,见图c

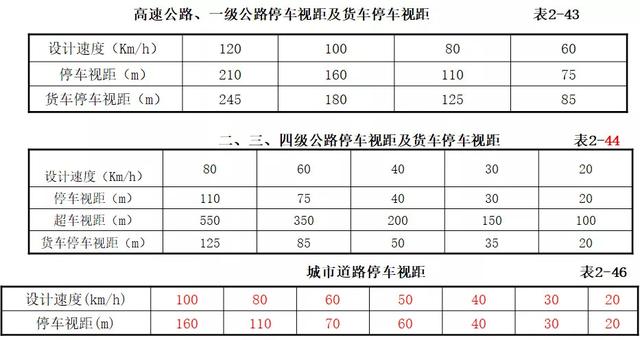

5、视距相关规定


6、公路视距的运用

高速公路和一级公路满足停车视距的要求

二、三、四级公路,应满足会车视距的要求,在工程特别困难或受其他限制地段,可采用停车视距,但必须采取分道行驶措施

对向行驶的双车道公路,应根据需要并结合地形,在适当的距离内设置具有超车视距的路段

积雪冰冻地区的道路,停车视距应适当增长

以大型车为主的公路,应按货车停车视距进行检验

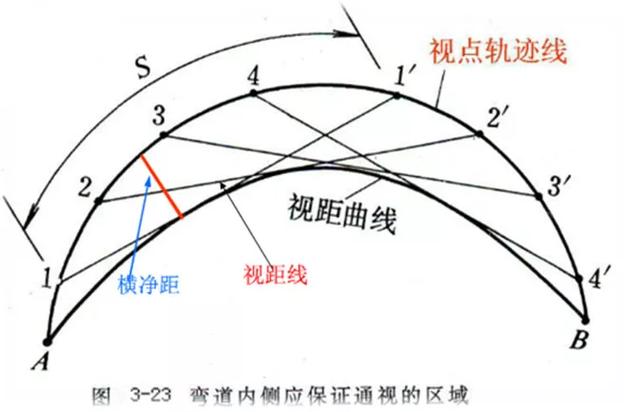

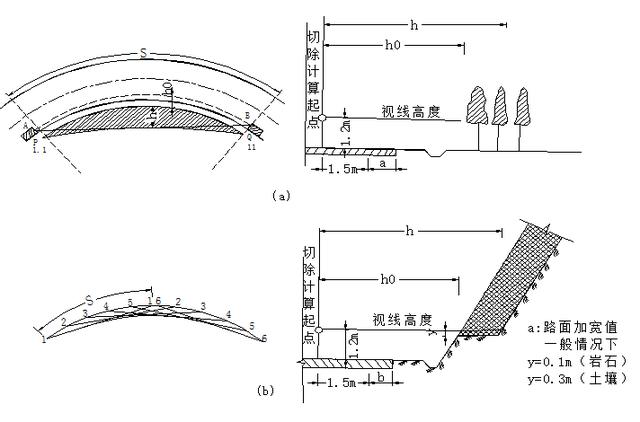

7、弯道内侧视距的保证

清除弯道内侧一定范围的障碍物

最大横净距的确定

解析法

几何法

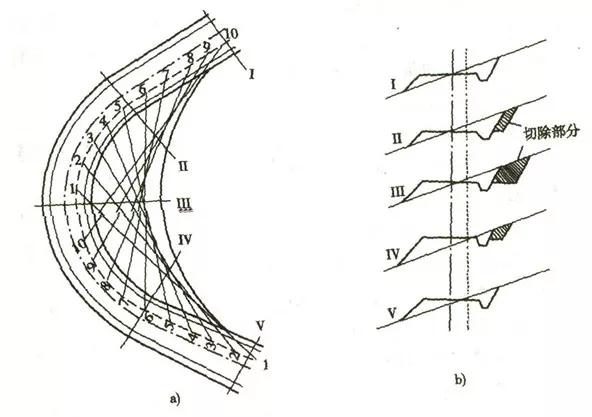

视距包络图


8、开挖视距台

计算出净横距以后,按比例在各桩号的横断面图上画出视距台,以供施工放样。

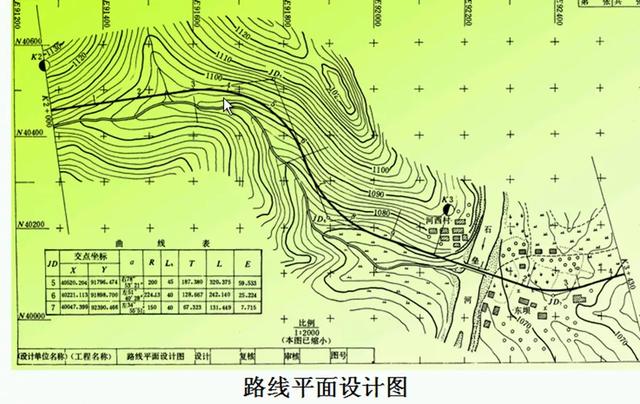

十一、路线平面图绘制步骤

1、确定比例。

公路工程一般山岭地区采用1:2000,丘陵平原地区采用1:5000。

2、城市道路一般采用1:1000或1:500。

3、根据直线、曲线、转角一览表,按比例绘制道路中线图。

4、在道路中线图上标注出起点、里程表桩、百米桩、曲线主点桩、桥涵与人工构造物桩号位置。

5、按比例勾绘道路中线左右各100~200m范围内的地形等高线,标注地物、地貌、建筑物与构造物位置和名称。

6、对于城市道路平面图,应在现状地形图上,绘出道路设计红线、中线、行车道与人行道的分界线,并绘出分隔带、绿化带、交通岛、沿街建筑及出入口位置与外形。

7、整理、修正(等高线、地物、建筑物、构筑物等)图纸
