一、工程概况

本医药现代物流仓库位于内蒙古自治区喀喇沁旗，东临应昌街。本工程为三层医药物流仓库，总建筑面积31562.56m2, 建筑高度23.9m，地下一层，地上三层。

本工程消防水池(1275m3消防水池分独立的两座)、泵房设于室外设备用房内，负责整个区域的消防用水；高位消防高位水箱(36m3)设于园区最高建筑屋面。

二、设计范围

室内给排水及消防系统设计、建筑灭火器配置。

三、生活给水系统

由市政给水管网引入一条DN150供水管，供水压力为0.25MPa，本楼由市政给水管网直接供水，管网下行上给。

四、消防系统

（一）消防水源

由市政供水管网引入DN150给水管一条，接至区域地下室消防蓄水池内(1275m3)。

（二）室外消火栓

给水系统室外消火栓系统由室外消火栓泵供水，消防泵一用一备及稳压设备；消火栓间距不大于120m，保护半径不大于150m。

（三） 室内消火栓给水系统

1、本楼设湿式室内消火栓系统，同时设置消防软管卷盘。

2、消防用水由消火栓泵加压供水，消火栓系统不分区，消防水泵由消防水泵出水干管上设置的压力传感器及高位消防水箱出水管上的流量开关等开关信号直接自动启动消防水泵，并能手动启停。

3、消火栓按同层任何部位有两个消火栓的水枪充实水柱同时到达布置，室内供水管网成环状。供水管阀门设置考虑检修时，停止使用的消火栓立管不超过一根。

4、本楼消火栓系统分两个区域设置，立体仓库区域及非立体仓库区域。树上鸟教育给排水设计在线教学杨老师。

1）现代自动化立体仓库区（建筑高度23.9m）：

消火栓箱采用铝合金箱，箱内配QZ-19水枪一支，DN65、长25m衬胶水龙带一条，消防报警按钮一个，JPS1.6-19消防软管卷盘一套，试验消火栓箱内另设Y-100(0~1.0MPa)压力表一块，由于本区域净空高度13.5m，消火栓栓口压力0.50MPa不能满足消火栓充实水柱到达最高点处，故现代自动立体仓库内消火栓箱内配置可调式无后座力多功能水枪QWKT-E，栓前水压0.7MPa，其它部分消火栓采用NZW65-III型减压稳压消火栓（栓口压力0.35MPa）。

2）非立体仓库区：

消火栓箱采用铝合金箱，箱内配SNZ65型消火栓一个,QZ-19水枪一支，DN65、长25m衬胶水龙带一条，消防报警按钮一个，JPS1.6-19消防软管卷盘一套，试验消火栓箱内另设Y-100(0~1.0MPa)压力表一块。此区域消火栓引入管采用减压阀减压，阀后压力0.6MPa。

3）室内消火栓系统设置SQX150-A型地下式消防水泵接合器两组。

（四）自动喷水灭火系统

1、本楼设湿式灭火系统；危险等级为仓库危险级II级，喷洒系统由喷洒泵、高位水箱、管网、闭式喷头、湿式报警阀、信号阀、水流指示器、末端试水装置、水泵接合器等组成。

2、喷洒泵由报警阀上的压力开关直接启动，也可由消防控制中心及泵房手动控制开停。

3、报警阀：湿式系统设ZSFZ型湿式报警阀，每个报警阀控制喷头数不超过800个。

4、水流指示器、信号阀：在配水管始端设水流指示器，水流指示器的动作讯号向消防控制中心报警显示，水流指示器前的阀门采用信号阀，可向消防控制中心显示开关状态。

5、喷洒系统流量90L/s,入口供水压力0.75MPa。地下一层湿式报警阀前设200X先导式减压阀减压，阀后压力为0.50MPa。地上超压部分采用减压孔板减压，保证配水干管压力不大于0.4MPa。

6、喷头：本工程仓库储物高度各区域不同，按每区域货架高度对应选用了不同种类喷头。

1）自动化立体仓库区：

自动化立体仓库货架高度为21.3m，最大储物高度超过13.5m；其中仓库端部共设置三层平台，分别为±0.000托盘输送平台、3.2m托盘输送平台及9.9m在线拣选平台,平台均为钢平台；自动化立体货架共计12层，1~11层货架层高为均为1.65m，第12层层高为2.4m。

顶板下设置喷头采用ZSTYZ-20直立型快速响应喷头，流量系数K=115，喷头工作压力为0.1MPa，公称动作温度为68℃；作用面积为200m2，喷水强度18L/min·m2，喷洒系统流量62.5L/s。

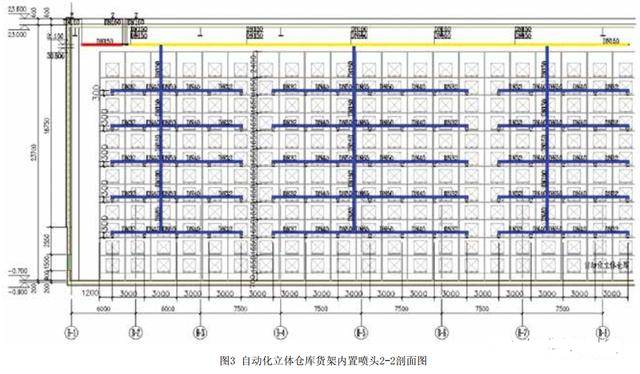

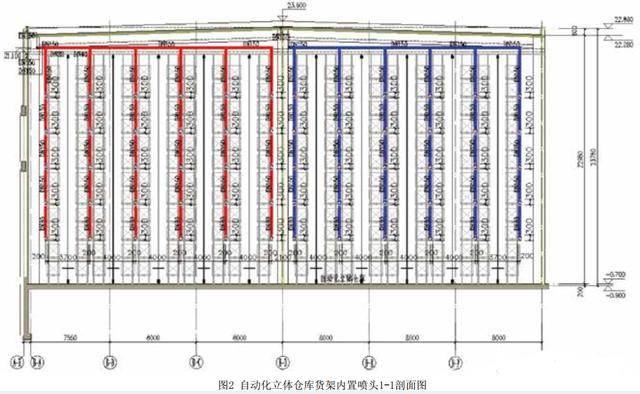

货架内置喷头采用ZSTYX-20下垂型快速响应喷头，流量系数K=115，喷头工作压力为0.1MPa，公称动作温度为68℃，每个喷头均设置预制圆形挡水板；货架内开放的喷头数为14只，喷洒系统流量27L/s，报警阀后配水干管设置减压孔板减压，孔板后压力0.40MPa，货架内喷头布置见图1~图3。

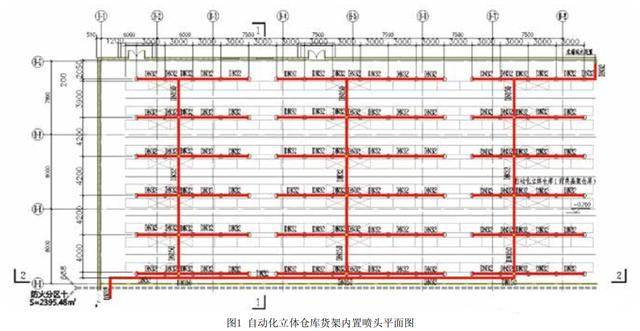

注：本图纸表示自动化立体仓库（丙类高架仓库）货架内置喷头平面图，自动化立体仓库货架高度为21.3m，共12层，1~11层货架层高为均为1.65m，第12层货架层高为2.4m。货架内置喷头自地面起，每两层货架设置一层喷头，共设置5层货架内置喷头，每个喷头均设置预制圆形挡水板；喷头平面设置位置详见本图纸，喷头剖面详见自动化立体仓库自动喷洒1-1剖面及2-2剖面

标高3.200m及9.900m钢平台下方设置的喷头采用ZSTYZ-20直立型快速响应喷头，流量系数K=115，喷头工作压力为0.1MPa，公称动作温度为68℃，作用面积为200m2，喷水强度18L/min·m2。

2）净空高度超过10.65米叉车分拣仓库区：

净空高度超过10.65m叉车分拣仓库为高位货架区，每层货架高1.7m，共5层，货架总高7.5m，货物最高点为8.5m。

本区域仓库顶板下设置喷头，喷头采用ESFR-25快速响应早期抑制下垂型喷头，流量系数K=363，喷头工作压力为0.15MPa，公称动作温度为74℃，每个喷头均设置预制圆形挡水板；作用面积内开放喷头数为12只，喷洒系统流量89L/s,报警阀后配水干管设置减压孔板减压，孔板后压力0.40MPa。

3）其它区域：

其余喷头均采用ZSTYX-20下垂型快速响应喷头，流量系数K=115，喷头工作压力为0.1MPa，公称动作温度为68℃，每个喷头均设置预制圆形挡水板。系统流量76L/s，报警阀后配水干管设置减压孔板减压，孔板后压力0.40MPa。

4）当梁、通风管道、成排布置的管道、桥架等障碍物的宽度大于0.6m时，其下方应增设喷头。

5）管网及末端试验放水阀：报警阀前的管道为环状、报警阀后管网枝状布置，每个报警阀组控制的最远管网末端设末端试水装置，其它防火分区的管道末端设置试验放水阀。

6）采取报警阀前设减压阀及配水管入口加减压孔板的措施。

7）设置SQX150-A型地下式消防水泵接合器七组。

（五）建筑灭火器的配置

按《建筑灭火器配置设计规范》有关规定，分部位配置磷酸铵盐干粉灭火器。仓库火灾种类为A类，危险等级为中危险级。变电所火灾种类为E类，危险等级为中危险级。

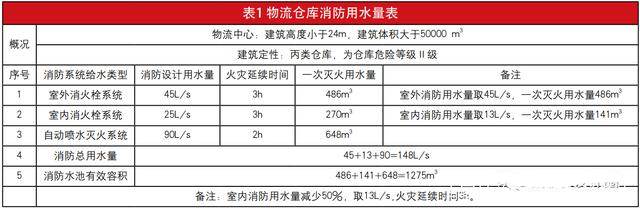

（六）消防水量计算（见表1）

五、排水及雨水系统

本工程污、废水采用合流制。单立管排水，伸顶通气；仓库地面设地漏排水，地漏保护半径30m，生活污水经室外化粪池处理后排入市政污水管道。

屋面雨水系统采取建筑外排水，经室外雨水检查井汇集后排入市政雨水管网。

六、结论及建议

1、自动化立体仓库由于最大储物高度超过13.5m，顶板下喷头无法满足灭火要求，需要顶板下喷头和货架内喷头结合布置，达到灭火作用，顶板下喷头采用的喷头特性系数需要通过计算确定，需满足喷头喷水强度要求。

2、货架内喷头需考虑加设集热板，喷头按同时14个喷头同时开放考虑。

3、最大储物高度在12m以下的库房空间可直接采用早期抑制快速响应喷头，分别按储物高度及类型确定喷头特性系数及工作压力，确保满足规范要求的喷水强度。

4、高大空间自动立体仓库内消火栓箱内配置可调式无后座力多功能水枪QWKT-E，以保证最高点货架处的灭火要求。 #给排水设计杨老师#

说明：本文来源沈阳新大陆建筑设计有限公司 作者：唐卫红
